СИП-3

Маркоразмеры
Описание
Характеристики

Hаименование сечения	Hапряжение кв	Диаметр мм	Вес,кг	Цена
СИП-3 1х35 Артикул 000007	20/35	11.3	153	53.92 р.	в корзину
СИП-3 1х50 Артикул 000006	20/35	12.3	204	62.37 р.	в корзину
СИП-3 1х70 Артикул 000005	20/35	13.9	267	85.72 р.	в корзину
СИП-3 1х95 Артикул 000004	20/35	15.8	342	115.81 р.	в корзину
СИП-3 1х120 Артикул 000003	20/35	17.2	425	136.38 р.	в корзину
СИП-3 1х150 Артикул 000002	20/35	19.2	515	167.37 р.	в корзину
СИП-3 1х185 Артикул 0006	20/35	24	808	218.27 р.	в корзину
СИП-3 1х240 Артикул 100	20/35	26	1045	280.23 р.	в корзину

Применение СИП-3

Провод СИП-3 предназначены для воздушных линий электропередачи на номинальное напряжение 10 – 35 кВ номинальной частотой 50 Гц.

СИП-3 используется в атмосфере воздуха типов II и III, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.

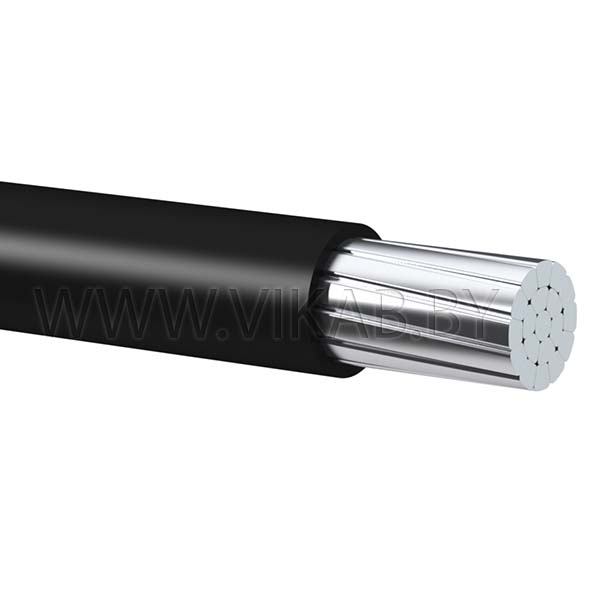

Конструкция

1. Токопроводящая жила — скручена из круглых проволок из алюминиевого сплава, уплотненная, имеет круглую форму. Число проволок в токопроводящей жиле, ее наружный диаметр и электрическое сопротивление указаны в таблице:

Номин. сечение токопроводящей жилы, мм²	Число проволок в жиле, шт.	Наружный диаметр жилы, м		Электрич. сопрот-е жилы постоянному току на длине 1 км, Ом, не более	Прочность при растяжении жилы, кН, не менее
Номин. сечение токопроводящей жилы, мм²	Число проволок в жиле, шт.	минимальный	максимальный		Прочность при растяжении жилы, кН, не менее
25	7	5.7	6.1	1.380	7.4
35	7	6.7	7.1	0.986	10.3
50	7	7.9	8.4	0.720	14.2
70	7	9.5	10.0	0.493	16.6
95	7	11.1	11.7	0.363	27.9
95	19	12.2	12.9	0.363	27.9
120	19	12.5	13.1	0.288	35.2
150	19	13.9	14.5	0.236	43.4
185	19	15.5	16.2	0.188	53.5
240	19	17.8	18.5	0.145	69.5

2. Изоляция — выпрессована из светостабилизированного сшитого полиэтилена черного цвета. Номинальная толщина изоляции защищенных проводов на наминальное напряжение 10-20 кВ — 2,3 мм, на номинальное напряжение 32 кВ - 3,5 мм. Нижнее предельное отклонение от номинальной толщины изоляции — (0,1 + 0,1 x бн) мм,где бн -номинальная толщина изоляции . Верхнее предельное отклонение не нормируется.

Применение

Провода защищенные марки СИП-3 предназначены для применения в воздушных линиях электропередачи на напряжение 20 кВ, а также для ответвлений к вводам в жилые дома, хозяйственные постройки в районах с умеренным и холодным климатом, в атмосфере воздуха типов II — промышленная и III — морская по ГОСТ 15150-69.

Технические характеристики

Провода стойки к воздействию температуры окружающей среды от -60°С до +50°С.

Провода стойки к монтажным изгибам, к воздействию солнечного излучения.

Монтаж проводов производится при температуре окружающей среды не ниже -20°С.

Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.

Удельное объёмное сопротивление защитной изоляции при длительно допустимой температуре нагрева токопроводящих жил не менее 1х10¹²Ом·см.

Пробивное напряжение защитной изоляции после выдержки в воде при температуре (+20 ± 5)°С в течение не менее 1 ч не менее 24 кВ частотой 50 Гц.

Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°С в нормальном режиме эксплуатации и +250°С — при коротком замыкании.

Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м², а также допустимые токи односекундного короткого замыкания:

Номинальное сечение жилы, мм²	Допустимый ток нагрузки, А, не более		Допустимый ток односекундного короткого замыкания, кА, не более
Номинальное сечение жилы, мм²	20 кВ	35 кВ
25	160	175	2.1
35	200	220	3.0
50	245	270	4.3
70	310	340	6.0
95	370	400	8.2
120	430	460	10.3
150	485	520	12.9
185	560	600	15.9
240	600	670	20.6

Строительная длина провода согласовывается при заказе.

Срок службы провода — не менее 40 лет.

Номинальное сечение токопроводящей жилы , мм²	Максимальный наружный диаметр провода, мм		Масса 1 км провода, кг
Номинальное сечение токопроводящей жилы , мм²	20 кВ	35 кВ	20 кВ	35 кВ
25	10.7	13.1	128	173
35	11.7	14.1	162	211
50	13.0	15.4	212	265
70	14.6	17.0	277	337
95	16.3	18.7	357	423
95	17.5	19.9	366	436
120	17.7	20.1	435	506
150	19.1	21.5	526	603
185	20.8	23.2	633	715
240	23.1	25.5	798	889
