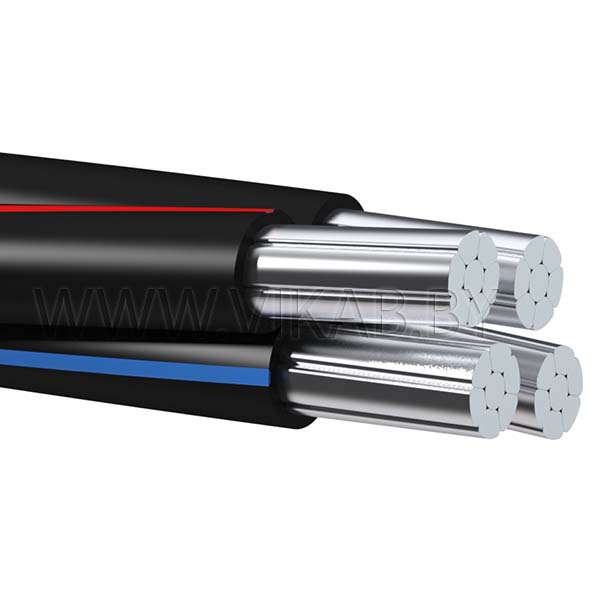

Конструкция
1. Токопроводящая жила — алюминиевая, круглой формы, многопроволочная уплотненная. Токопроводящие жилы самонесущих изолированных проводов имеют отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции или цифр 1, 2, 3. Число проволок в токопроводящей жиле, наружный диаметр токопроводящих жил и их электрическое сопротивление показаны в таблице:
минимальный |
максимальный |
16 |
7 |
4,6 |
5.1 |
1.910 |
25 |
7 |
5.7 |
6.1 |
1.200 |
2. Изоляция — выпрессована из светостабилизированного сшитого ПЭ. Цвет изоляции — черный. Номинальная толщина изоляции — 1,3 мм.
3. Скрутка — изолированные токопроводящие жилы скручиваются с шагом скрутки не более 450 мм. Скрутка имеет правое направление.
Применение
Провода самонесущие изолированные предназначены для ответвлений от воздушных линий электропередачи на переменное напряжение 0,66/1 кВ номинальной частотой 50 Гц к вводу, для прокладки по стенам зданий или сооружений в районах с умеренным и холодным климатом, в атмосфере воздуха типов II — промышленная и III — морская по ГОСТ 15150-69.
Технические характеристики
Провода стойки к воздействию температуры окружающей среды от -60°С до +50°С.
Провода стойки к монтажным изгибам, к воздействию солнечного излучения.
Монтаж проводов производится при температуре окружающей среды не ниже -20°С.
Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
Удельное объёмное сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил не менее 1х1012 Ом·см.
Провода после выдержки в воде при температуре (+20 ± 10)°С в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин.
Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°С в нормальном режиме эксплуатации и +250°С — при коротком замыкании.
Строительная длина провода согласовывается при заказе.
Срок службы провода — не менее 40 лет.
1х16 |
7.7 |
69 |
1х25 |
8.7 |
98 |
2х16 |
15.4 |
140 |
2х25 |
17.4 |
197 |
3х16 |
16.6 |
209 |
3х25 |
18.7 |
295 |
4х16 |
18.6 |
279 |
4х25 |
21.0 |
393 |
