Что такое СИП?

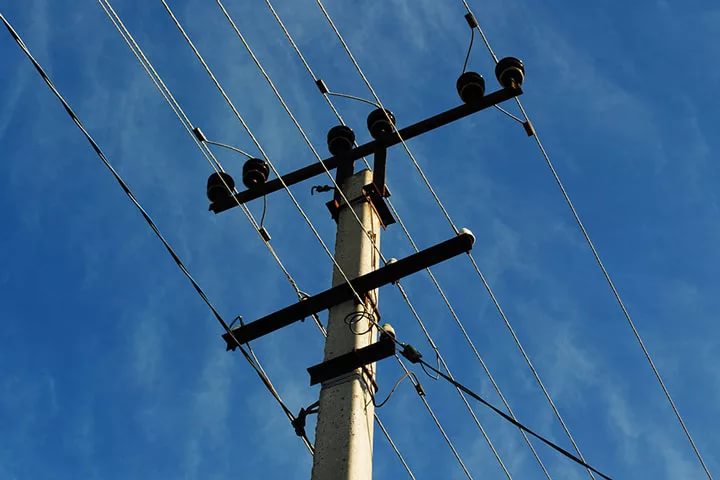

В настоящее время активно ведется работа по замене старых воздушных линий (ВЛ) электропередач, выполненных из неизолированных проводов (марки А, АС), на самонесущие изолированные провода СИП.
Назначением СИП проводов является передача и распределение электрической энергии в сетях от 220 (В) до 35 (кВ).
Провод СИП представляет собой алюминиевые жилы круглого сечения, которые сверху покрыты изоляцией из светостабилизированного сшитого полиэтилена.
Применение проводов СИП.
На нашем рынке провода СИП появились 20 лет назад, но массовое применение их началось примерно около 5-7 лет назад.
При удорожании на 20% на приобретение СИП, по сравнению с неизолированными проводами, мы получаем большую надежность и электробезопасность, практически, как у кабельных линий.
В 2006 году вступил в силу регламентирующий ГОСТ Р 52373-2005 о «Самонесущих изолированных и защищенных проводах для ВЛ», а также в ПУЭ последнего издания внесли пункты по требованиям прокладки и монтажа СИП проводов. Например, п.2.4.8. гласит, что при прокладке СИП в лесных массивах выруб просеки не требуется. Основным применением самонесущих проводов СИП является монтаж (ГОСТ Р 52373-2005, п.10.3):
- магистральных линий электропередач
- линейных ответвлений от линий ВЛ
- ответвлений для ввода электропроводки в жилой дом
Согласно этого же п.10.3 провода СИП можно прокладывать прямо по фасаду (стене) зданий.
Недавно на рынке стал продаваться провод марки СИП-5нг, но в приведенном выше ГОСТе такой марки нет, т.е. производитель выпускает его по своему разработанному техническому условию (ТУ). Если в этом ТУ указано, что СИП-5нг можно прокладывать внутри помещения, то значит можно и производитель гарантирует безопасность такой эксплуатации. Только учтите, что при согласовании и подключении такой электроустановки в работу могут возникнут проблемы.
Достоинства самонесущих изолированных проводов СИП
1. Эксплуатация и обслуживание
Основным достоинством самонесущих изолированных проводов являются значительные сокращения трудовых и материальных затрат на эксплуатацию и обслуживание. При использовании СИП практически исключены короткие замыкания при сильном порывистом ветре или при налипании снега. Также эти провода обладают большой механической прочностью, что минимизирует возможность их обрыва.
2. Монтаж
Монтаж провода СИП очень удобен и прост. Для этого имеется специальная арматура, которая исключает установку на опору ВЛ траверс и изоляторов, что ускоряет процесс монтажа и ремонтов. Провод СИП можно прокладывать прямо по фасаду здания.
3. Потери в линии
На воздушной линии электропередач, выполненной самонесущими изолированными проводами СИП, значительно уменьшаются потери. Это достигается за счет уменьшения реактивного сопротивления изолированного проводника приблизительно в 3 раза по отношению к неизолированному.
4. Подключение
Подключение к линии возможно выполнить без снятия напряжения с электроустановки.
5. Воровство
Уменьшается количество подключений к линии с целью воровства электрической энергии.
6. Срок службы
Срок службы проводов СИП составляет более 25 лет, по причине того, что в качестве материала для изоляции выбран сшитый светостабилизированный полиэтилен, который длительно выдерживает ультрафиолетовое излучение.
