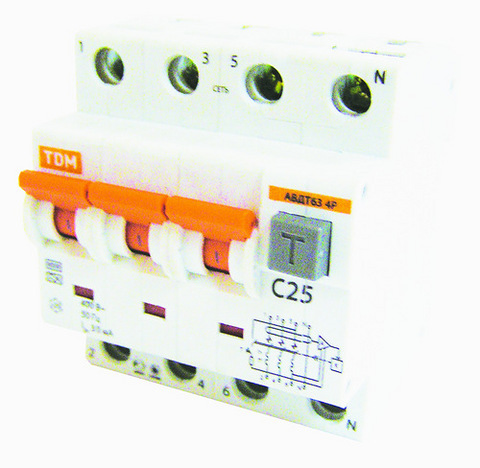

АВДТ 63 4P C25 300мА TDM

по запросу
Артикул SQ0202-0026

в корзину

АВДТ 63 4P C25 300мА TDM SQ0202-0026

Маркировка

  • Номинальный ток  значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.
  • Номинальное напряжение  напряжение переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях.
  • Кривая отключения  отражает порог срабатывания при защите от короткого замыкания.
    • Кривая B автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется в бытовых сетях с замоноличенной алюминиевой проводкой.
    • Кривая С ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
  • Номинальная отключающая способность  максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.
  • Дифференциальный ток  ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
  • Класс А дифференциальные автоматы класса А защищают как от синусоидальных, так и пульсирующих дифференциальных токов. Они возникают в цепи, где есть электронная техника компьютеры, телевизоры, DVD-плееры т.к. эти приборы обладают импульсными источниками питания.
  • Устройство способно работать при температуре 25?С.

Назначение

  • Электрооборудование жилых и офисных зданий.
  • Проведение тока в нормальном режиме.
  • Отключение тока при коротких замыканиях или перегрузке.
  • Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Применение

  • Групповые линии, питающие розетки наружной установки.
  • Розеточные группы ванных и душевых помещений.
  • Цепи освещения подвалов и гаражей.

Материалы

  • Корпус и детали выполнены из пластика, не поддерживающего горение.
  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
  • Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
  • В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.

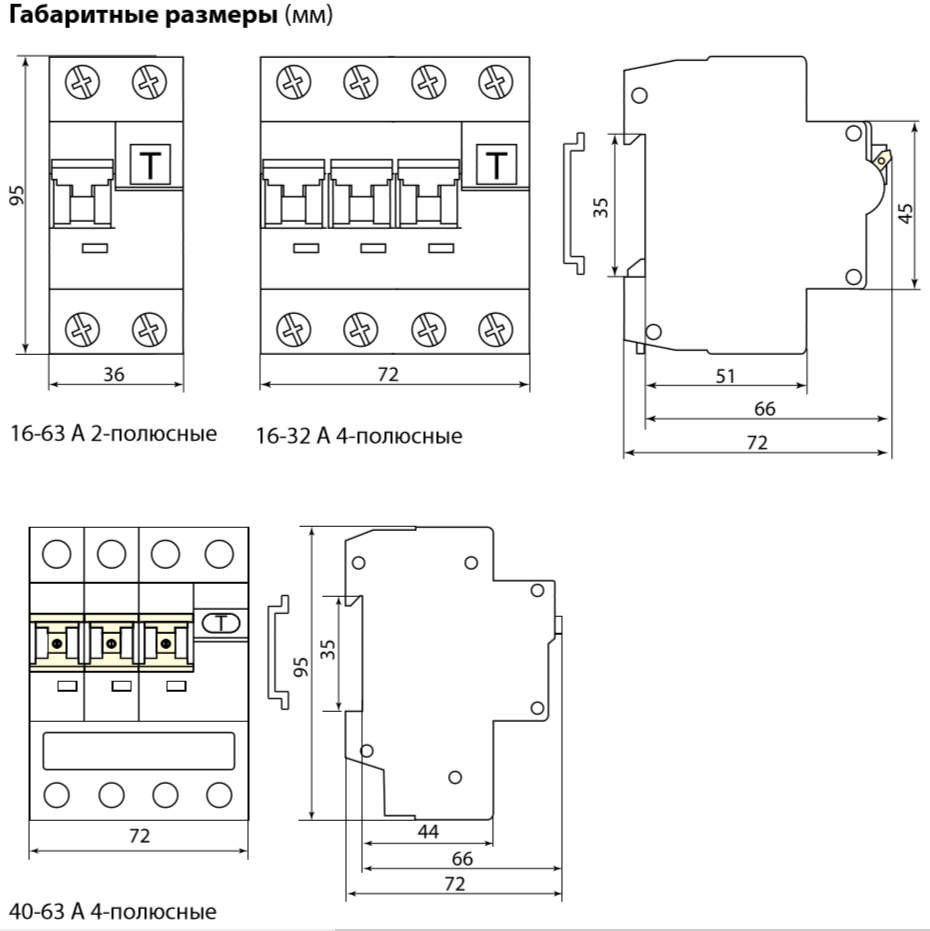

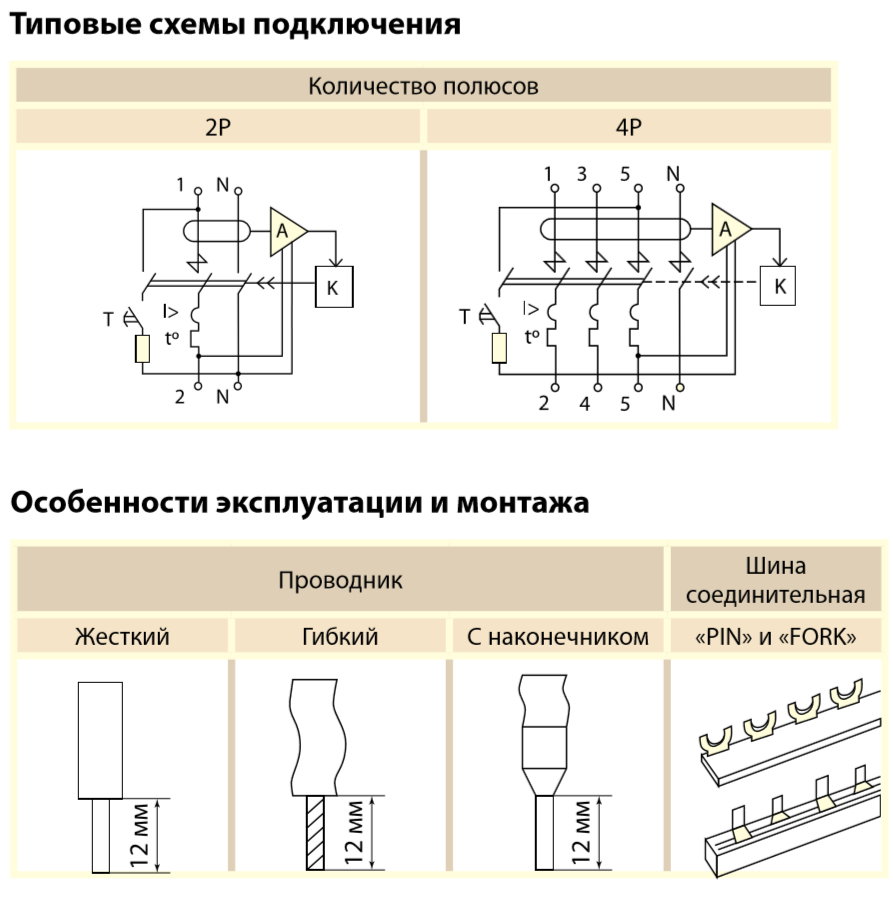

Конструкция

  • Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
  • Аппарат занимает два стандартных модуля в щитке (36мм).
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
  • На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
  • Аппарат имеет повышенную помехозащищенность.
  • В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом  контактная группа нулевого полюса и блок дифференциальной защиты.

Преимущества

  • Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
  • Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
  • Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

Технические характеристики:

Номинальный ток, А 25
Количество полюсов 4 пол.
Класс защиты A
Характеристика C
Дифференц. ток, мА 300
