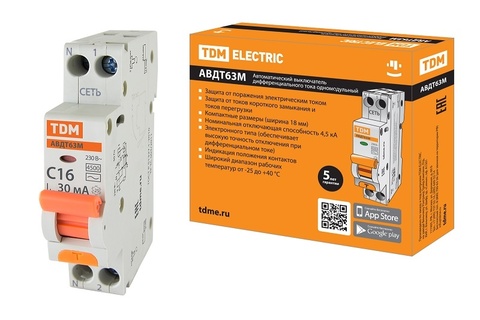

АВДТ 63М C16 30мА TDM

по запросу

Артикул SQ0202-0060

в корзину

АВДТ 63М C16 30мА TDM SQ0202-0060

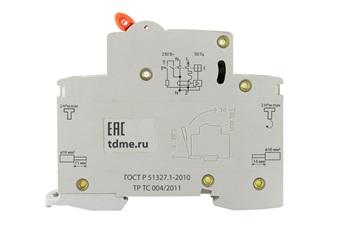

Маркировка

Номинальный ток значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
Характеристики электромагнитного расцепителя зона срабатывания автоматического выключателя согласно время-токовой характеристики отключения
Номинальная отключающая способность максимальный ток короткого замыкания, который аппарат способен отключить и остаться в работоспособном состоянии.
Дифференциальный ток ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10 и 30 мА. Аппараты с уставкой 100 и 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
Класс АС защита от синусоидальных дифференциальных токов.
Устройство способно работать при температуре до -25 ?С.
Схема устройства.

Назначение

Защита от токов короткого замыкания и токов перегрузки.
Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).

Применение

Щиты этажные.

Материалы

Корпус и детали выполнены из пластика, не поддерживающего горение.
Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Преимущества

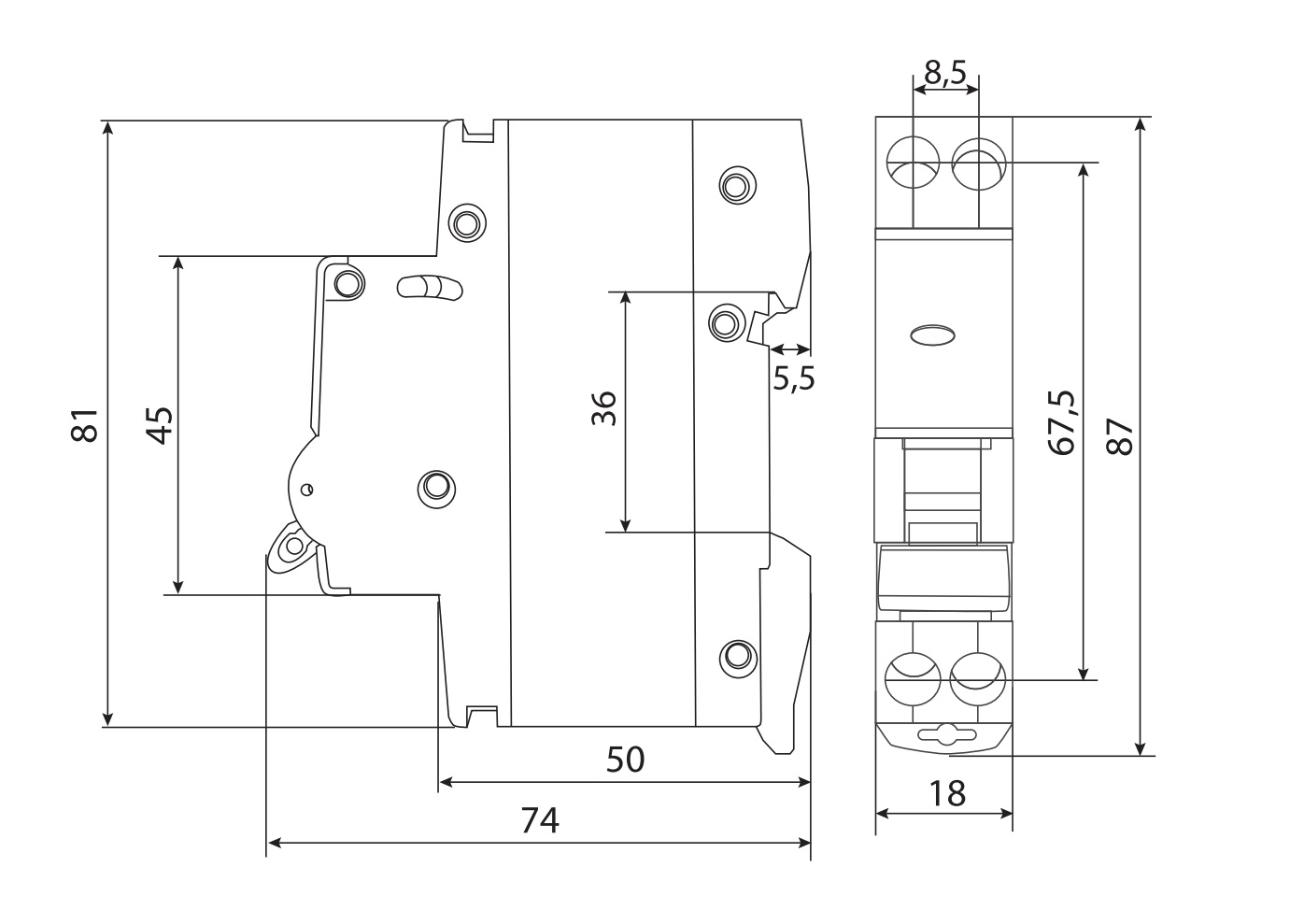

Компактная ширина модуля (18 мм) позволяет экономить место в электрических сборках по сравнению со стандартной шириной автоматического выключателя дифференциального тока АВДТ.
АВДТ63М сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
