АВДТ 63М C25 10мА TDM

по запросу
Артикул SQ0202-0061

в корзину

АВДТ 63М C25 10мА TDM SQ0202-0061

Маркировка

  • Номинальный ток значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  • Номинальное напряжение напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  • Характеристики электромагнитного расцепителя зона срабатывания автоматического выключателя согласно время-токовой характеристики отключения
  • Номинальная отключающая способность максимальный ток короткого замыкания, который аппарат способен отключить и остаться в работоспособном состоянии.
  • Дифференциальный ток ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10 и 30 мА. Аппараты с уставкой 100 и 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
  • Класс АС защита от синусоидальных дифференциальных токов.
  • Устройство способно работать при температуре до -25 ?С.
  • Схема устройства.

Назначение

  • Защита от токов короткого замыкания и токов перегрузки.
  • Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).

Применение

  • Щиты этажные.

Материалы

  • Корпус и детали выполнены из пластика, не поддерживающего горение.
  • Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Преимущества

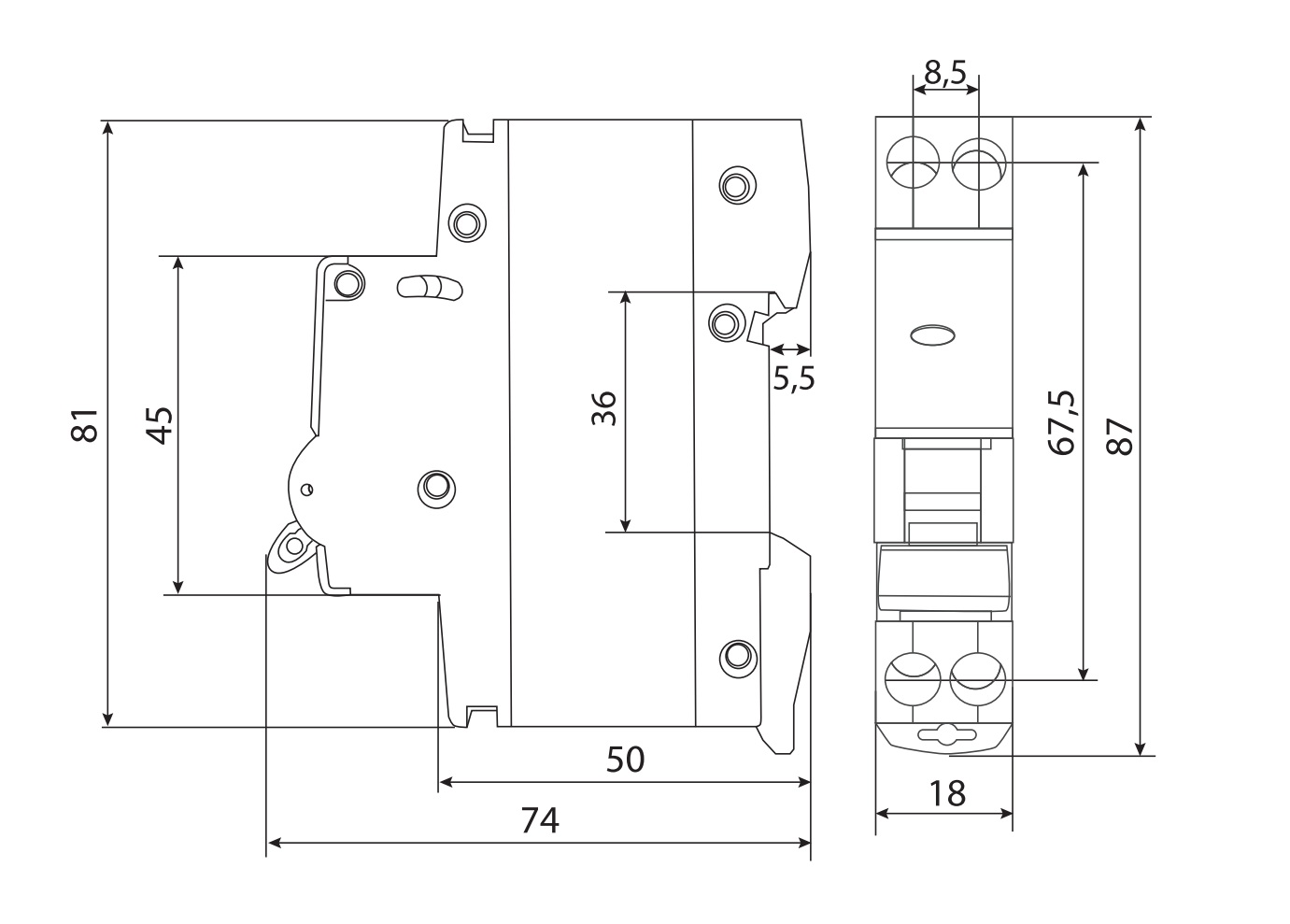

  • Компактная ширина модуля (18 мм) позволяет экономить место в электрических сборках по сравнению со стандартной шириной автоматического выключателя дифференциального тока АВДТ.
  • АВДТ63М сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
  • На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
  • Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при за?ягивании клеммных винтов.

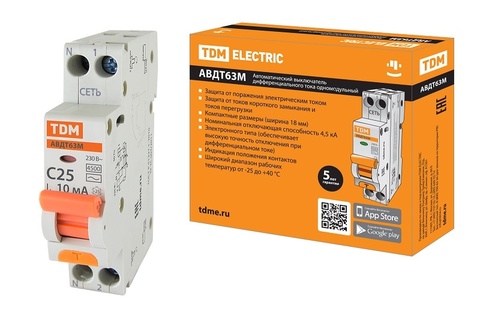

Комплектация

  • АВДТ63М 1 шт.
  • Индивидуальная упаковка (коробка) 1 шт.
  • Руководство по эксплуатации. Паспорт 1 шт.

Технические характеристики:

Минимальная отгрузка, ед. 1
