- Авт. выкл. ВА47-100 1Р 25А 10кА х-ка D TDM
Авт. выкл. ВА47-100 1Р 25А 10кА х-ка D TDM
по запросу
Артикул SQ0207-0004
Авт. выкл. ВА47-100 1Р 25А 10кА х-ка D TDM SQ0207-0004
Маркировка
- Номинальный ток значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
- Номинальное напряжение напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
- Кривая отключения отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
- Кривая С ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
- Кривая D ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
- Номинальная отключающая способность максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения
Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) выключатели с характеристикой C,
- Двигатели с большими пусковыми токами (подъемные механизмы, насосы) выключатели с характеристикой D.
Материалы
- Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
- Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Назначение
- Проведение тока в нормальном режиме.
- Отключение тока при коротких замыканиях или перегрузке.
- Оперативное включение и выключение электрических цепей.
Применение
- Вводно-распределительные устройства бытовых и промышленных электроустановок.
Конструкция

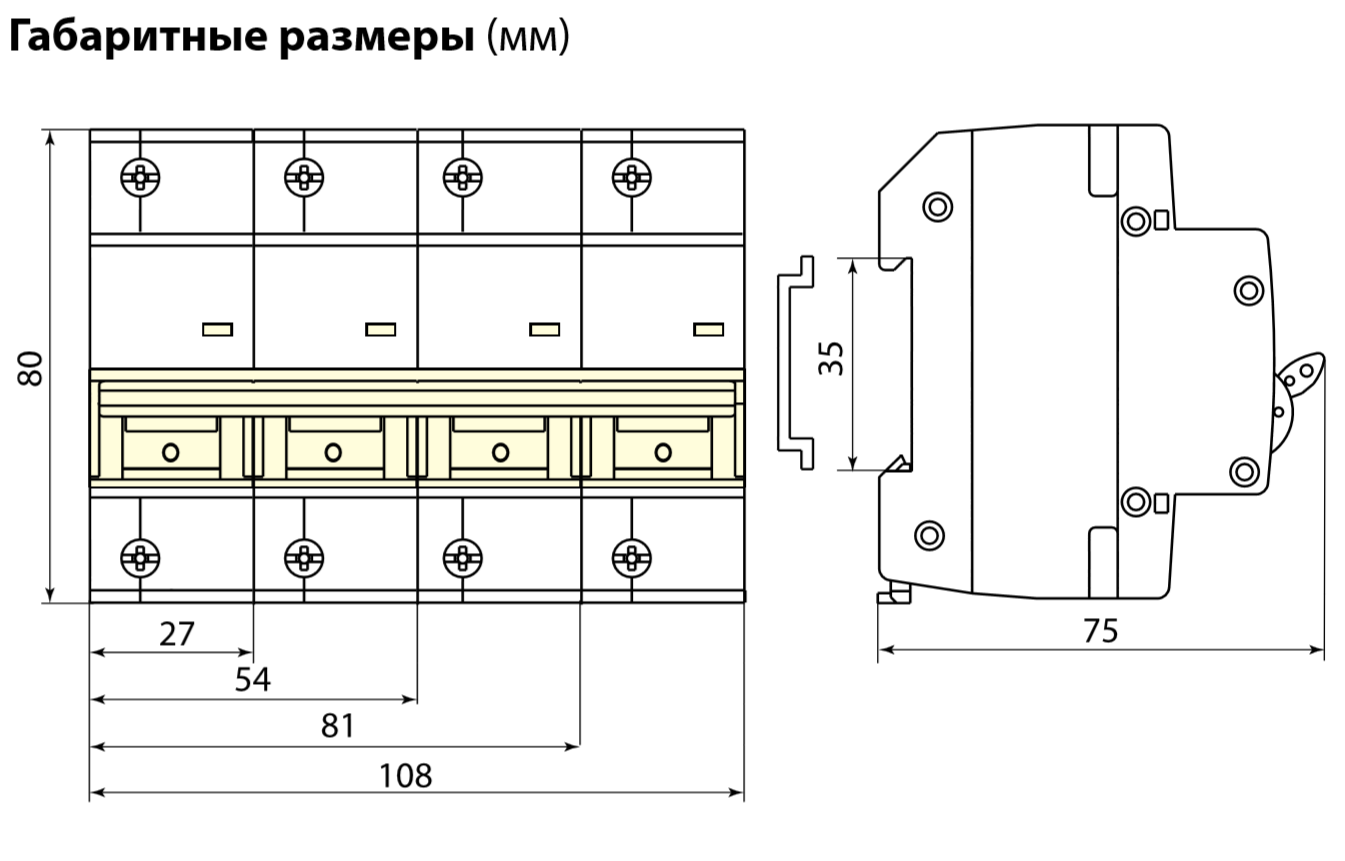

- Отличительной особенностью данных автоматов является ширина модуля 27 мм.
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
- Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери.
- На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено).
- В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
- Высокая отключающая способность 10 000А.
Удобство монтажа

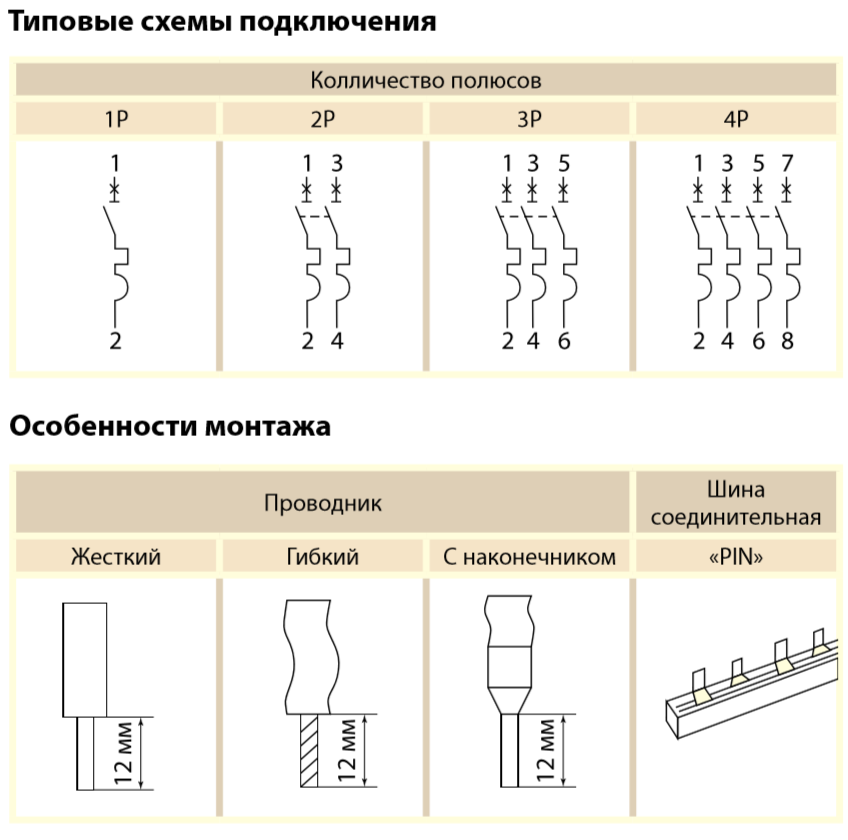

- Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
- Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
- Выключатели ВА47-100 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
- Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Технические характеристики:
Минимальная отгрузка, ед. | 6 |
---|---|
Количество полюсов | 1P |
Характеристика | D |
