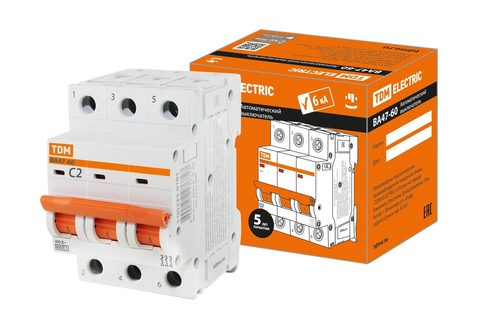

Авт. выкл. ВА47-60 3Р 2А 6кА х-ка С TDM

Авт. выкл. ВА47-60 3Р 2А 6кА х-ка С TDM

по запросу

Артикул SQ0223-0101

в корзину

Назначение

Проведение тока в нормальном режиме.
Защита сетей от перегрузок и короткого замыкания.

Применение

Вводно-распределительные устройства жилых и общественных зданий.

Материалы

Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в течение всего срока эксплуатации.

Маркировка

	Номинальный ток значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
	Номинальное напряжение напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
	Кривая отключения отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания. Кривая С ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
	Номинальная отключающая способность максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
	Класс токоограничения 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода.

Конструкция

	Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
	На лицевой панели автоматического выключателя ВА47-60 6кА реализован механический индикатор положения контактов (включено/отключено).
	В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
	Выключатели ВА47-60 6кА могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.

Преимущества

	Возможность пломбирования для защиты от несанкционированного доступа 9заглушка поставляется отдельно)
	Наличие семи заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании винтов.
	Геомет?ия боковых поверхностей изделия разработана для улучшения теплового режима работы.

Подключение шины FORK c верхней и нижней стороны.
Момент затяжки 3,5Н*м
Лучшее токоограничение I?t: электропроводка после отключенного короткого замыкания будет значительно холоднее, чем при отключении от любого 4,5кА автоматического выключателя.
Низкий нагрев при проведении максимальных токов.

Технические характеристики:

Тип	Модульный автоматический выключатель
Минимальная отгрузка, ед.	1
Количество полюсов	3
Характеристика	C
Кол-во модулей	3
