- Авт. выкл.ВА47-29 3Р 25А 4,5кА х-ка D TDM
Авт. выкл.ВА47-29 3Р 25А 4,5кА х-ка D TDM
по запросу
Артикул SQ0206-0175

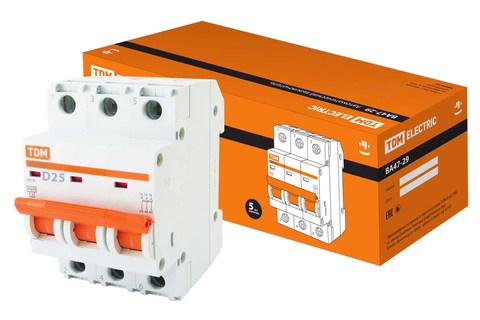

Авт. выкл.ВА47-29 3Р 25А 4,5кА х-ка D TDM SQ0206-0175
Маркировка
- Номинальный ток значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
- Номинальное напряжение напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
- Кривая отключения отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
- Кривая B автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
- Кривая С ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
- Кривая D ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
- Номинальная отключающая способность максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Время-токовые характеристики отключения
Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение выключатели с характеристикой В,
- двигатели с небольшими пусковыми токами (компрессор, вентилятор) выключатели с характеристикой C,
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) выключатели с характеристикой D.
Материалы
- Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
- Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Конструкция

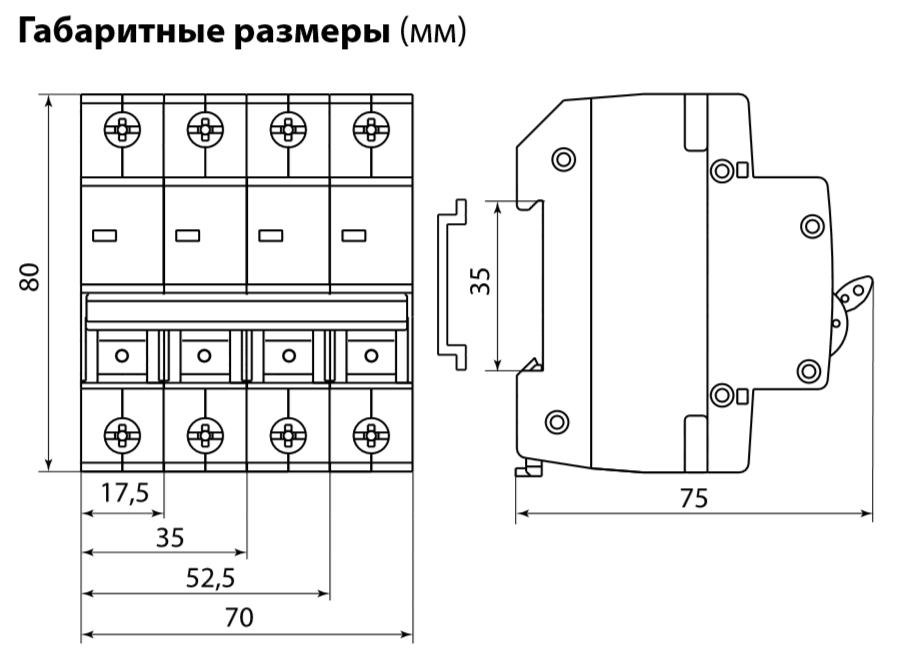

- Отличительной особенностью данных автоматов является ширина модуля 17,5мм достигаемая за счет применяемых материалов и технологий.
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
- Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
- На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
- В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
- Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
- Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Удобство монтажа
- Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
- Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.

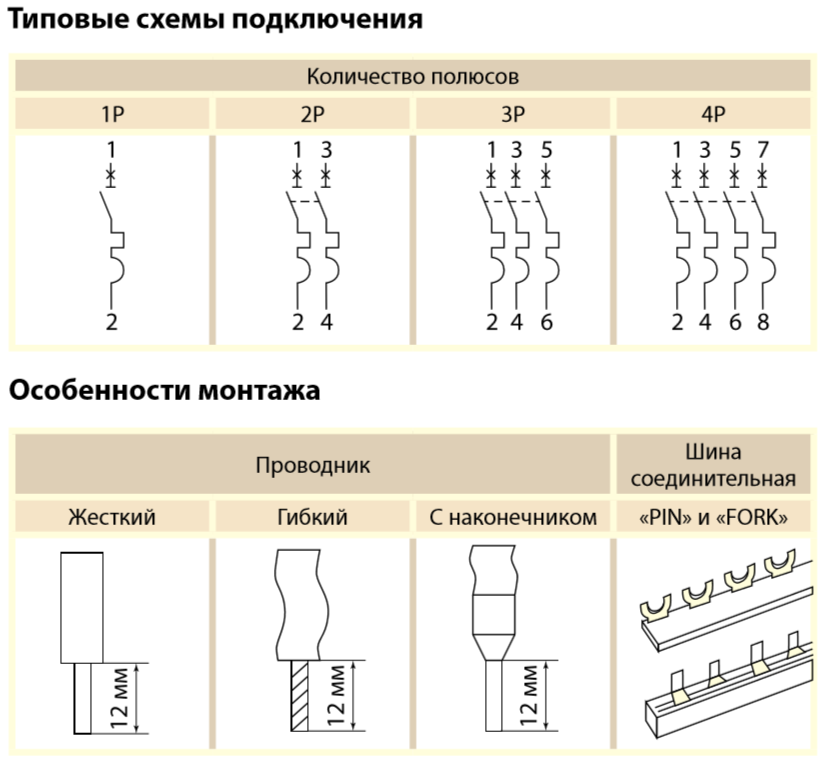

- В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
- Клеммы аппар?та промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

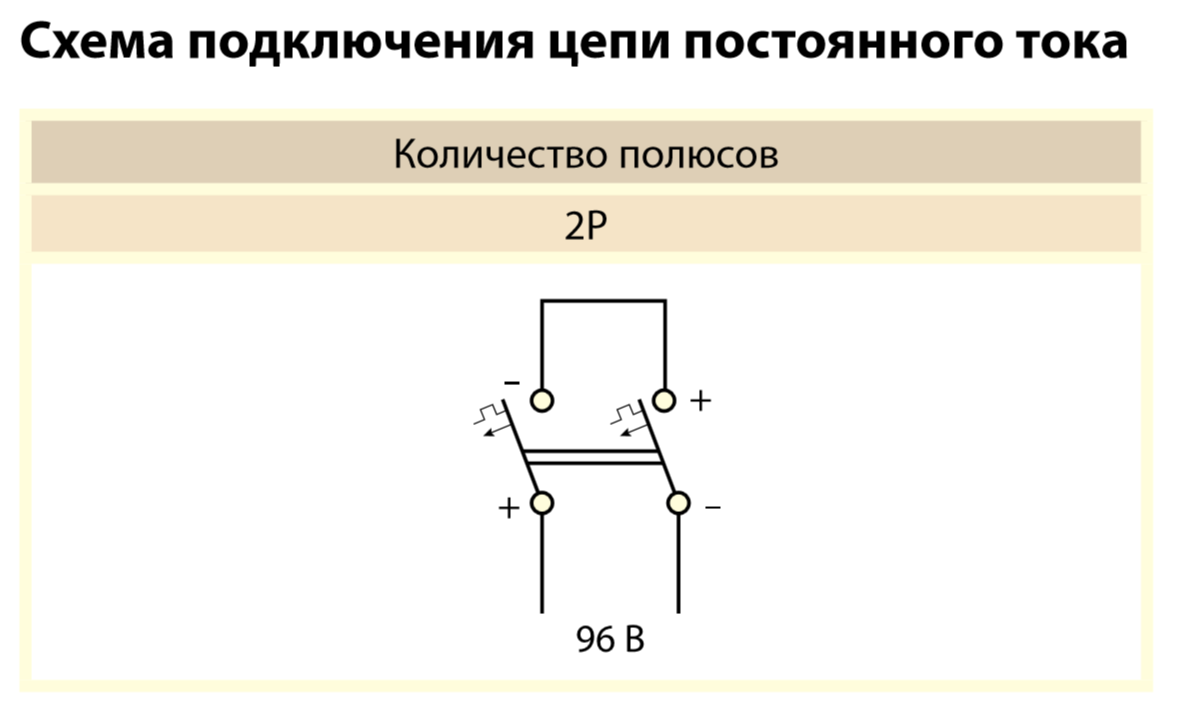

- Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
- Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
Технические характеристики:
Минимальная отгрузка, ед. | 1 |
---|---|
Количество полюсов | 3P |
Характеристика | D |
