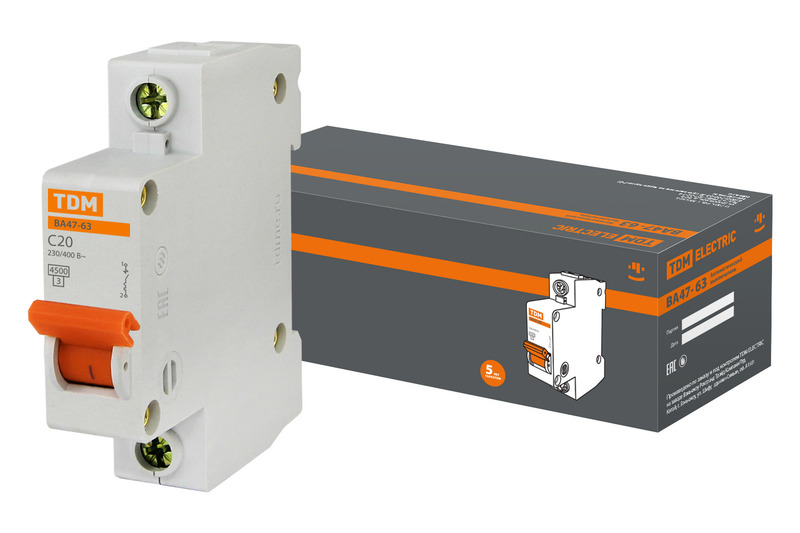

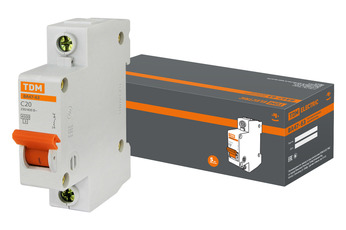

Авт. выкл.ВА47-63 1Р 20А 4,5кА х-ка С TDM SQ0218-0004

Авт. выкл.ВА47-63 1Р 20А 4,5кА х-ка С TDM SQ0218-0004

по запросу

Артикул SQ0218-0004

Маркировка

Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.

Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.

Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.

Кривая B – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.

Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.

Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.

Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
