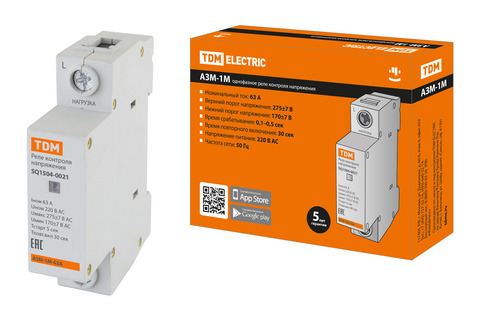

АЗМ-1М 63А-220В TDM
по запросу
Артикул SQ1504-0021
АЗМ-1М 63А-220В TDM SQ1504-0021
Назначение
- Для контроля уровня напряжения в однофазных сетях переменного тока 220 В 50 Гц и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения.
Применение
- Защита однофазного электрооборудования от повышенного и пониженного напряжения сети.
Преимущества
- Реле АЗМ нового типа 2019 года выпуска имеют уменьшенные размеры (2 модуля 36 мм) по сравнению со старой версией АЗМ 3 модуля.
- Реле АЗМ-1М имеет ширину в 1 модуль 18 мм: самые компактные размеры на рынке, позволяющие экономить место в щитке.
- Ассортимент расширился исполнениями на 50 А и 63 А.
- Самое доступное однофазное реле контроля напряжения на рынке.
Примечания
- АЗМ старого типа (на номиналы 20 А - 40 А) по мере продаж будут постепенно выводиться из ассортимента и заменяться на новые:
АЗМ старые |
АЗМ - новые |
- Артикулы и цены на АЗМ нового типа остаются без изменений.
Преимущества
- Реле АЗМ нового типа 2019 года выпуска имеют уменьшенные размеры (2 модуля 36 мм) по сравнению со старой версией АЗМ 3 модуля.
- Самое доступное однофазное реле контроля напряжения на рынке.
- АЗМ-LED - прямое подключение нагрузки до 63А.
- АЗМ-LED - имеет дисплей, отображающий текущее напряжение сети.
- Реле АЗМ-1М имеет ширину в 1 модуль 18 мм: самые компактные размеры на рынке, позволяющие экономить место в щитке.
Конструкция
- Реле устанавливается на DIN-рейку шириной 35 мм.
- Реле не имеет регулировок, все параметры предустановленные.
- Реле АЗМ имеет один индикатор, светящийся зеленым цветом при нормальном напряжении сети и красным при повышенном/пониженном напряжении сети.
- Реле АЗМ-LED имеет 3 индикатора работы: первый горит при нормальном напряжении сети, второй загорается при повышении напряжения сети, третий при падении напряжения сети.
- Питающее напряжение реле подключается к верхним контактам, нагрузка к нижним.
- При первом включении реле в сеть нагрузка подключается с задержкой согласно времени ?время старта/повторного включения?, которое составляет для АЗМ 1-2 минуты, для АЗМ-LED - 25?5 секунд.

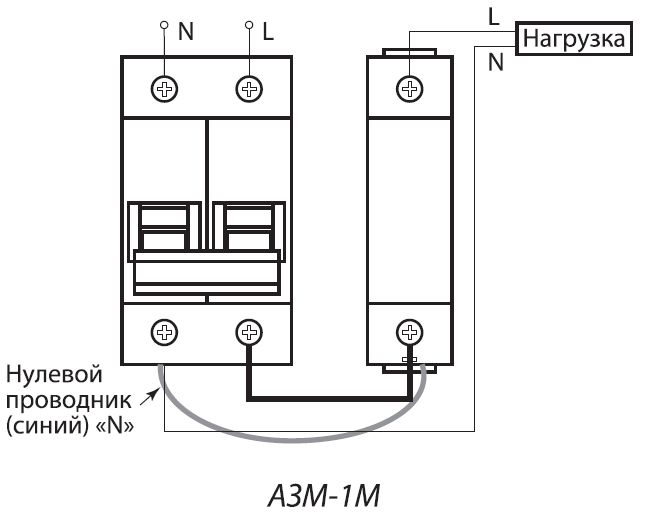

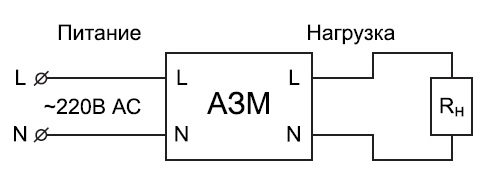

Схема подключения к сети
АЗМ, АЗМ-LED

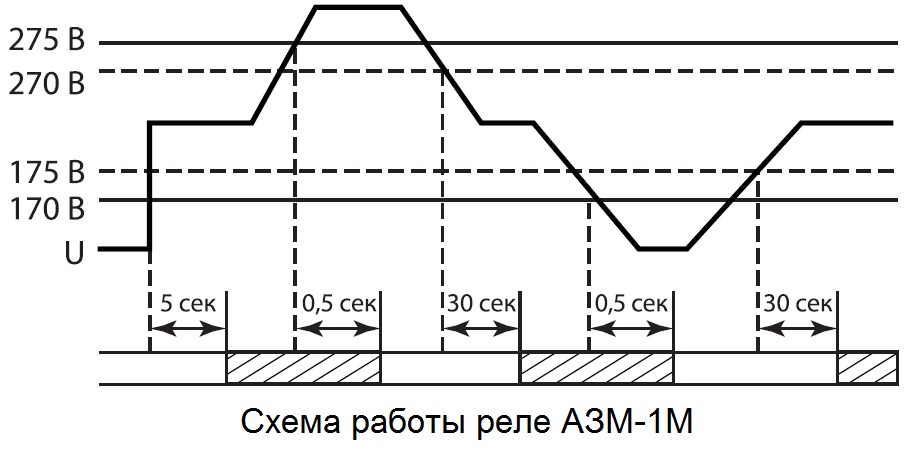

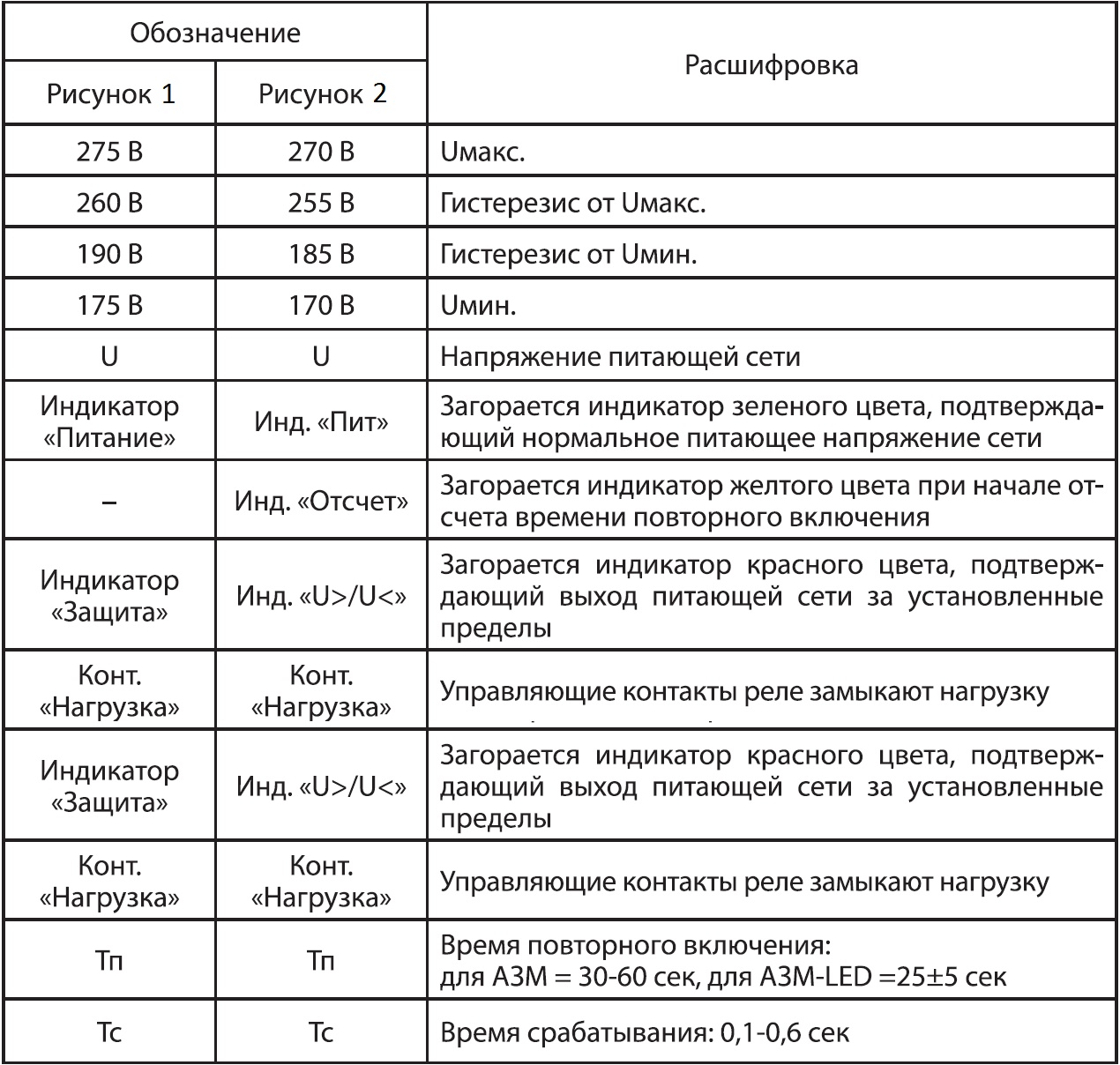

Схема работы реле

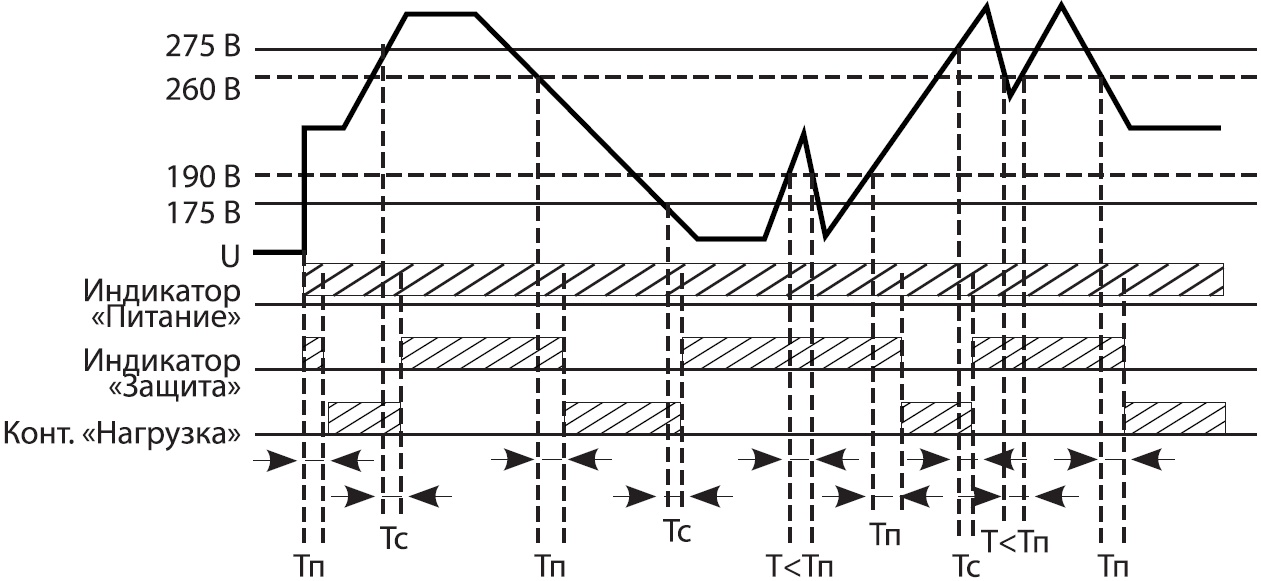

Рисунок 1. Схема работы реле АЗМ

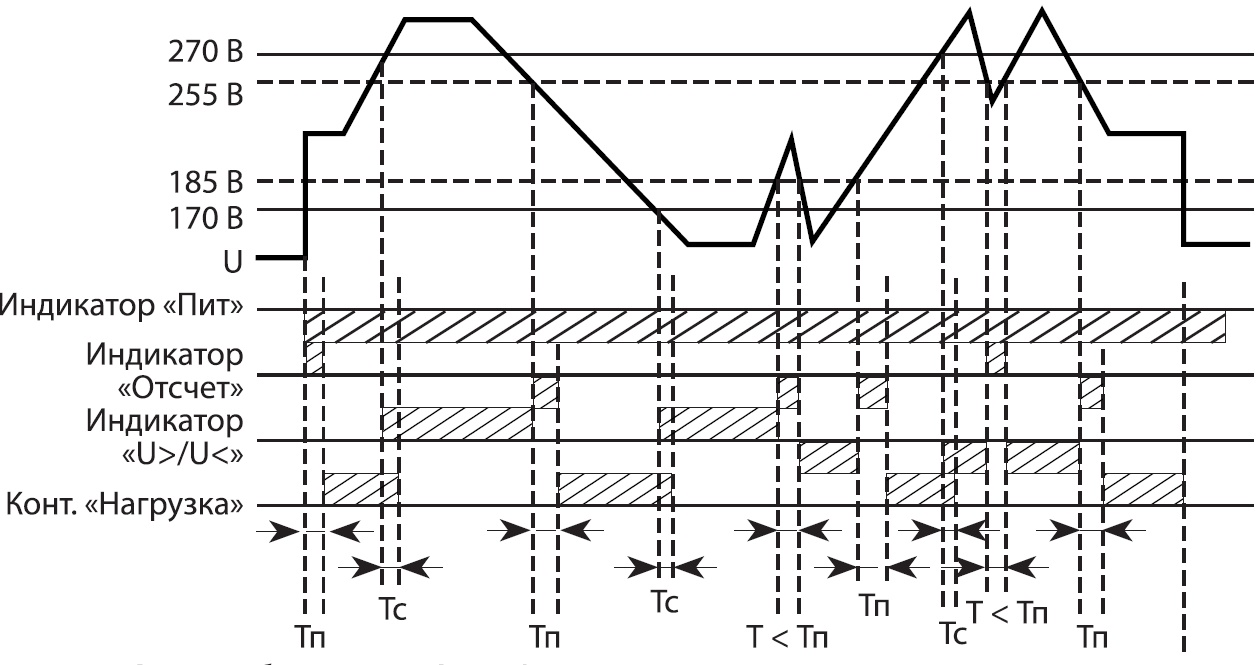

Рисунок 2. Схема работы реле АЗМ- LED
Технические характеристики:
Минимальная отгрузка, ед. | 1 |
---|
