АЗМ LED-63А-220В TDM
по запросу
Артикул SQ1504-0020
АЗМ LED-63А-220В TDM SQ1504-0020
Назначение
Для контроля уровня напряжения в однофазных сетях переменного тока 220 В 50 Гц и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения
Применение
- Защита однофазного электрооборудования от повышенного и пониженного напряжения сети
Материалы
- Корпус изготовлен из негорючего самозатухающего пластика.
Преимущества
- Самое доступное однофазное реле контроля напряжения на рынке.
- АЗМ-LED - прямое подключение нагрузки до 63А.
- АЗМ-LED - имеет дисплей, отображающий текущее напряжение сети.
Конструкция
- Реле устанавливается на DIN-рейку шириной 35 мм.
- Реле не имеет регулировок, все параметры предустановленные.
- Реле АЗМ имеет один индикатор, светящийся зеленым цветом при нормальном напряжении сети и красным при повышенном/пониженном напряжении сети.
- Реле АЗМ-LED имеет 3 индикатора работы: первый горит при нормальном напряжении сети, второй загорается при повышении напряжения сети, третий при падении напряжения сети.
- Питающее напряжение реле подключается к верхним контактам, нагрузка к нижним.
- При первом включении реле в сеть нагрузка подключается с задержкой согласно времени ?время старта/повторного включения?, которое составляет для АЗМ 1-2 минуты, для АЗМ-LED - 25?5 секунд.

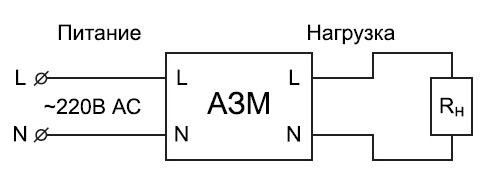

Схема подключения к сети

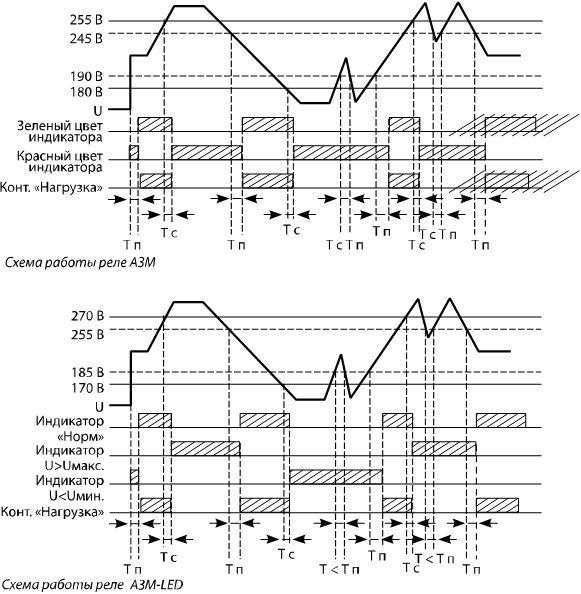

Схема работы реле

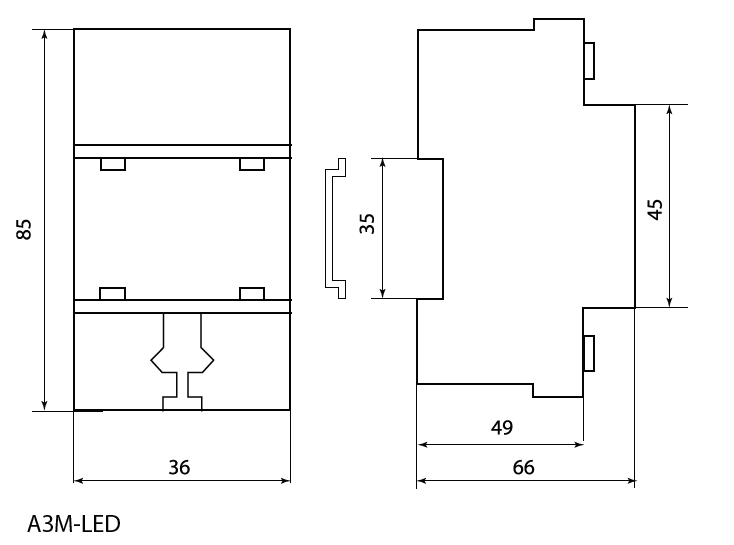

Габаритные размеры (мм)
Технические характеристики:
Минимальная отгрузка, ед. | 1 |
---|
