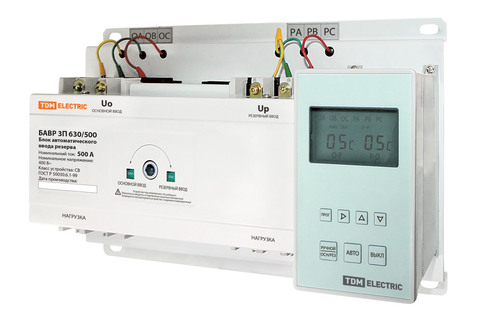

Блок автоматического ввода резерва БАВР 3П 125/100А TDM

в корзину

Блок автоматического ввода резерва БАВР 3П 125/100А TDM SQ0743-0023

Назначение

• Блоки автоматического ввода резерва серии БАВР относятся к коммутационной аппаратуре автоматического переключения, предназначенной для аварийных силовых систем с отключением подачи питания к нагрузке во время переключения. БАВР относятся к классу аппаратуры СВ и оснащены максимальными расцепителями тока, главные контакты которых способны включать, проводить и отключать токи короткого замыкания.
• Кабель КБК предназначен для коммутации блока контроллера ВБК, вынесенного на дверцу электрического шкафа, с блоком автоматического ввода резерва (БАВР). Позволяет управлять режимами работы и параметрами БАВР в закрытых электрических шкафах.

Применение

• Объекты индивидуального жилищного строительства.
• Коттеджи.
• Садово-огородные товарищества.
• Сельские больницы, телефонные станции и учреждения.
• Щитовое производство. Комплектация щитов АВР (арт. SQ0743-0101).

Конструкция

• Два блочных силовых автоматических выключателя, контроллер, моторный привод.

Преимущества

• Комплектация автоматическими выключателями, рассчитанными на широкий диапазон токов нагрузки от 63 до 800 А.
• Адаптированный диапазон токов уставки в каждом габарите автоматических выключателей.
• Русифицированное меню контроллера.
• Удобство монтажа и простота установки параметров.
• Возможность ручного переключения в нестандартных ситуациях и при поломке.
• Наличие ЖК-дисплея для отслеживания реального состояния параметров сети.
• Возможность калибровки показаний контроллера.
• Возможность выноса контроллера на дверцу шкафа.
• Три режима работы:

  1) автоматический возврат с резервного ввода (питание от линии) на основной после восстановления напряжения (режим самовосстановления) с заданным временным промежутком.

  2) автоматический возврат с резервного ввода (питание от генератора) на основной после восстановления напряжения на основном вводе с заданным временным промежутком.

  3) возврат с резервного ввода на основной после регистрации отклонения напряжения на резервном вводе (режим двух равноценных вводов) с заданным временным промежутком.

• Возможность проверки действующего напряжения на фазах с целью установления отсутствующего напряжения.
• Длина кабеля 190 мм (арт. SQ0743-0101).
