Блок автоматического ввода резерва БАВР 3П 400/250А TDM

Блок автоматического ввода резерва БАВР 3П 400/250А TDM

по запросу

Артикул SQ0743-0014

в корзину

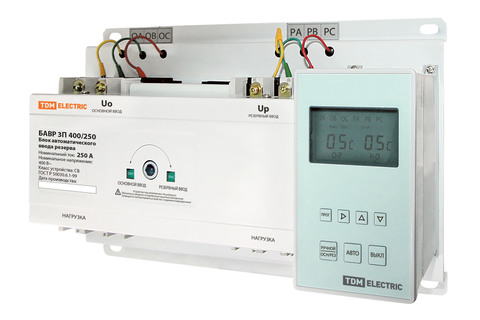

Блок автоматического ввода резерва БАВР 3П 400/250А TDM SQ0743-0014

Назначение

Блоки автоматического ввода резерва серии БАВР относятся к коммутационной аппаратуре автоматического переключения, предназначенной для аварийных силовых систем с отключением подачи питания к нагрузке во время переключения. БАВР относятся к классу аппаратуры СВ и оснащены максимальными расцепителями тока, главные контакты которых способны включать, проводить и отключать токи короткого замыкания.
Кабель КБК предназначен для коммутации блока контроллера ВБК, вынесенного на дверцу электрического шкафа, с блоком автоматического ввода резерва (БАВР). Позволяет управлять режимами работы и параметрами БАВР в закрытых электрических шкафах.

Применение

Объекты индивидуального жилищного строительства.
Коттеджи.
Садово-огородные товарищества.
Сельские больницы, телефонные станции и учреждения.
Щитовое производство. Комплектация щитов АВР (арт. SQ0743-0101).

Конструкция

Два блочных силовых автоматических выключателя, контроллер, моторный привод.

Преимущества

Комплектация автоматическими выключателями, рассчитанными на широкий диапазон токов нагрузки от 63 до 800 А.
Адаптированный диапазон токов уставки в каждом габарите автоматических выключателей.
Русифицированное меню контроллера.
Удобство монтажа и простота установки параметров.
Возможность ручного переключения в нестандартных ситуациях и при поломке.
Наличие ЖК-дисплея для отслеживания реального состояния параметров сети.
Возможность калибровки показаний контроллера.
Возможность выноса контроллера на дверцу шкафа.
Три режима работы:
1) автоматический возврат с резервного ввода (питание от линии) на основной после восстановления напряжения (режим самовосстановления) с заданным временным промежутком.

2) автоматический возврат с резервного ввода (питание от генератора) на основной после восстановления напряжения на основном вводе с заданным временным промежутком.

3) возврат с резервного ввода на основной после регистрации отклонения напряжения на резервном вводе (режим двух равноценных вводов) с заданным временным промежутком.
Возможность проверки действующего напряжения на фазах с целью установления отсутствующего напряжения.
Длина кабеля 190 мм (арт. SQ0743-0101).
