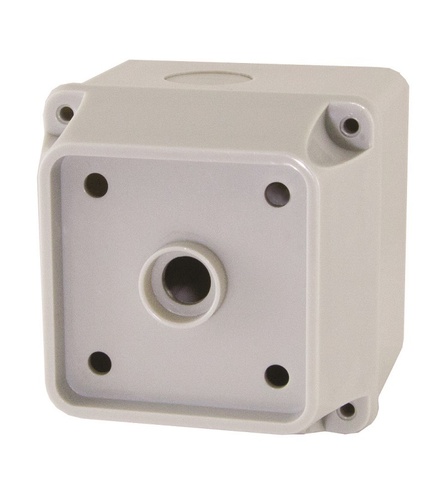

Бокс БЗ-М-IP54 для КПУ 10А-16А (1-3 сл), 25А (1-2 сл) TDM
по запросу
Артикул SQ0715-0071
Бокс БЗ-М-IP54 для КПУ 10А-16А (1-3 сл), 25А (1-2 сл) TDM SQ0715-0071
Назначение
- Для управления и коммутации электрической нагрузки, схем управления и др.
Применение
- Как коммутационный элемент в щитах постоянного и переменного токов.
- В щитах управления АВР, двигательной нагрузкой, управления освещением, аварийного выключения, управление режимами для ТП.
- Управление агрегатами и всевозможными приводами секционных выключателей, разъединителей, заземлителей на подстанциях.
- Переключение режима работы трансформатора в сварочном оборудовании.
- Управление режимами работы ТЭНов в нагревательном оборудовании.
Материалы
- Применение на контактах композита серебро-оксид кадмия позволяет использовать переключатели для прямого управления мощными электрическими нагрузками.
- Бокс переключателей КПУ изготовлен из негорючего самозатухающего пластика.
Конструкция

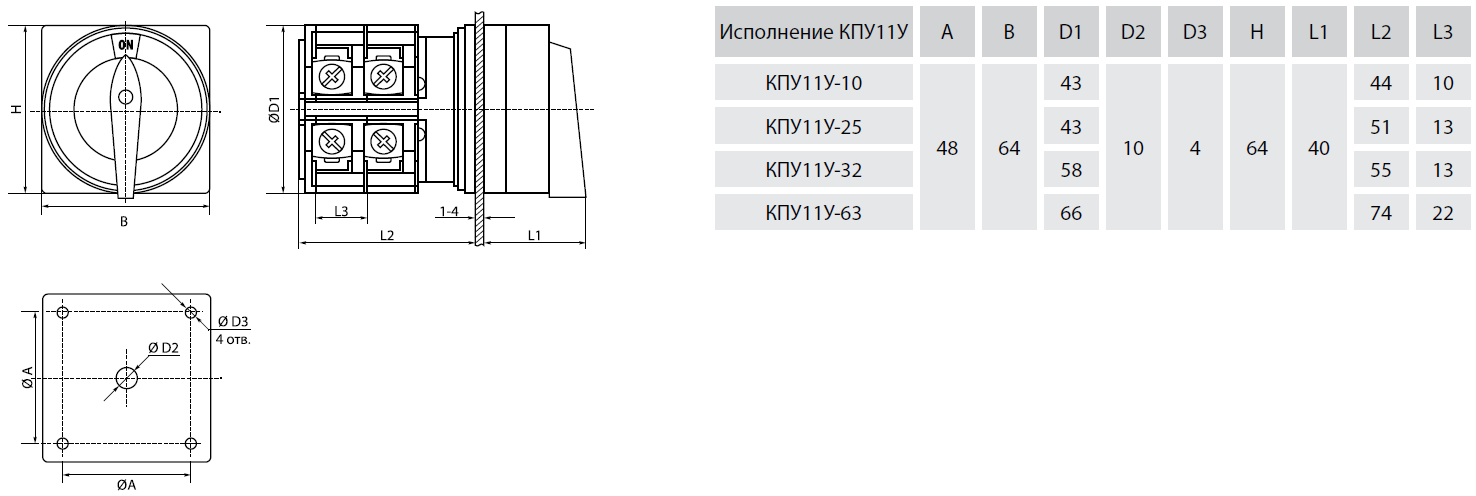

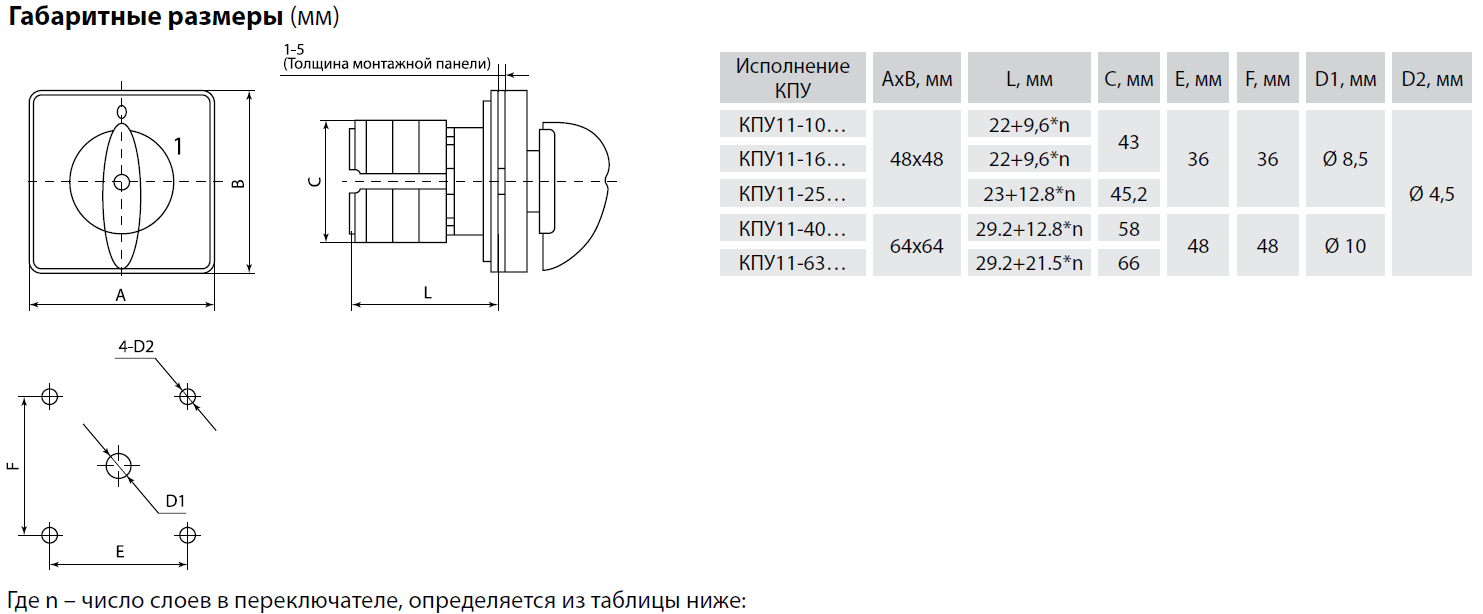

- Переключатель исполнения КПУ11 монтируется на переднюю панель щитка 4-мя болтами.

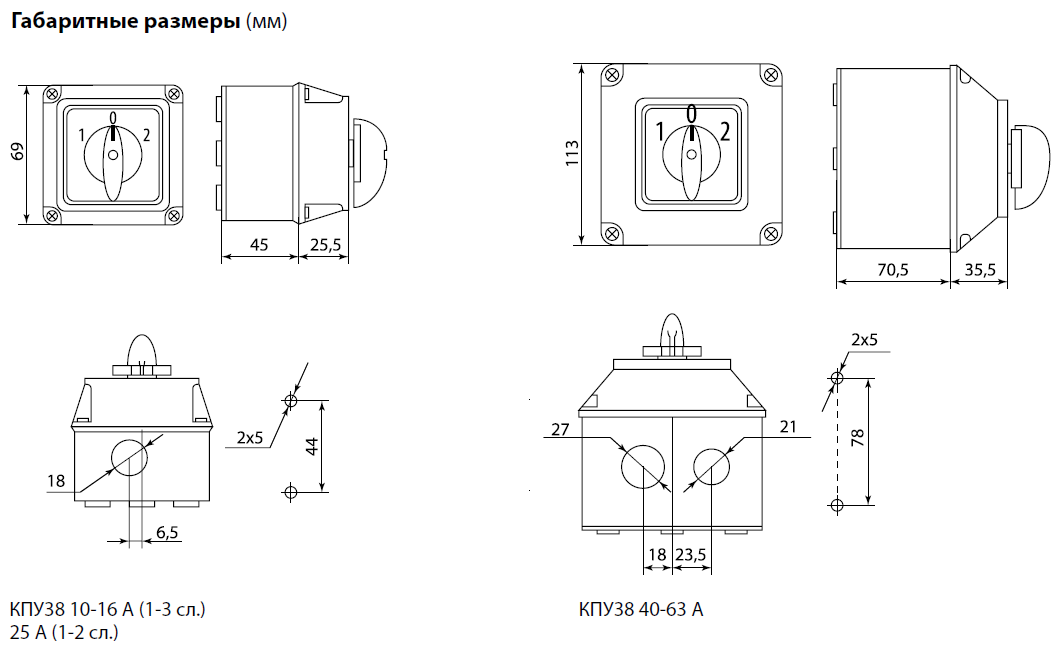

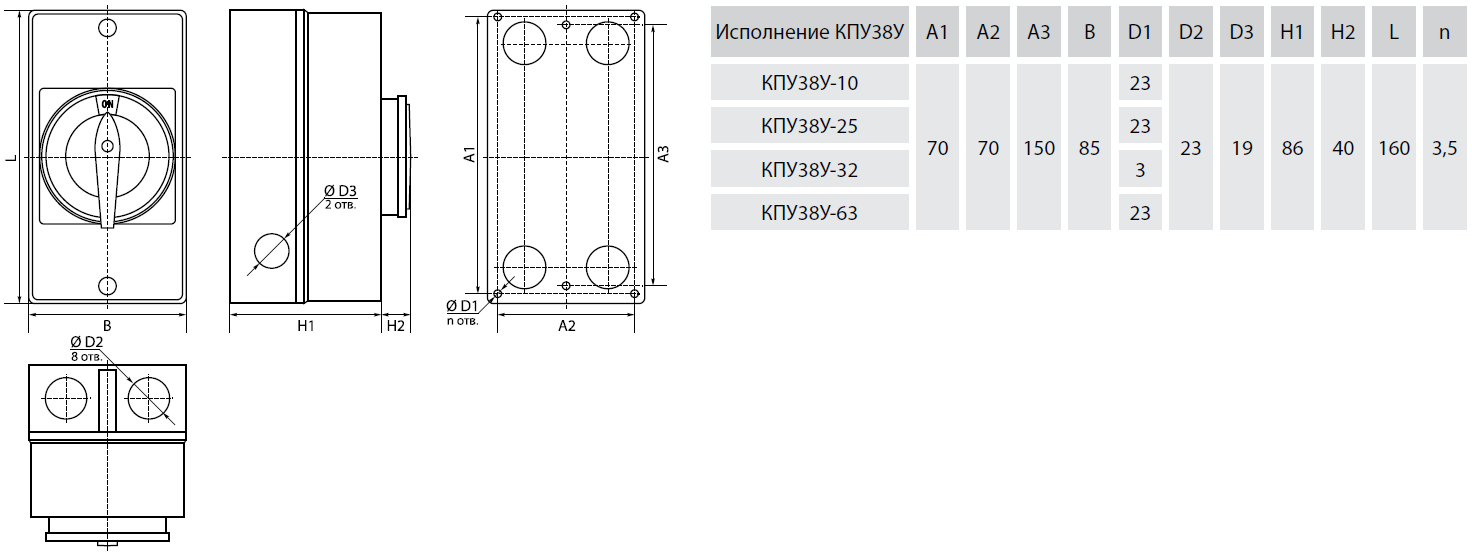

- Переключатель исполнения КПУ38 в защитном боксе имеет степень защиты IP54 и крепится к монтажной поверхности задней стенкой.
- Винтовые зажимы для подключения подводящих проводников обеспечивают их надежную фиксацию.
- Крепление рукоятки и передней панели к корпусу одним болтом обеспечивает их быстрый съем и быстрый монтаж переключателя на переднюю панель щитка.
Преимущества
- Из широкого ассортимента разработанных коммутационных схем сейчас в ассортименте представлены 37 наиболее ходовых схем, которые покрывают 95% потребностей рынка;
- Потребитель имеет возможность приобрести отдельно защитный бокс IP54 для переключателей и собрать самостоятельно переключатель в боксе
- В ассортименте имеются переключатели для ампермеров (1 исполнение) и для вольтметров (3 исполнения), которые позволяют при помощи однофазного измерительного прибора и данного переключателя проводить измерения токов и напряжений в трехфазных сетях
- В ассортименте есть многопозиционные переключатели ?0-1-2-3? и ?0-1-2-3-4?, которые могут применяться для переключения нагрузки на разные режимы работы
- В ассортименте имеются КПУ с коммутационными схемами, характерными как для отечественных производителей (без перемычки между выходными контакта ми), так и для зарубежных производителей (с перемычкой между выходными контактами);
- Ценa кулачковых переключателей TDM Electric ниже аналогов других отечественных и зарубежных производителей;
Структура условного обозначения
КПУ XX-XX/XXXX
1 2 3
Переключатель кулачковый универсальный
1. Тип переключателя:
11 Встраиваемое исполнение с передним креплением
38 В защитном боксе IP54
2. Номинальный ток 10, 16, 25, 40, 63 А

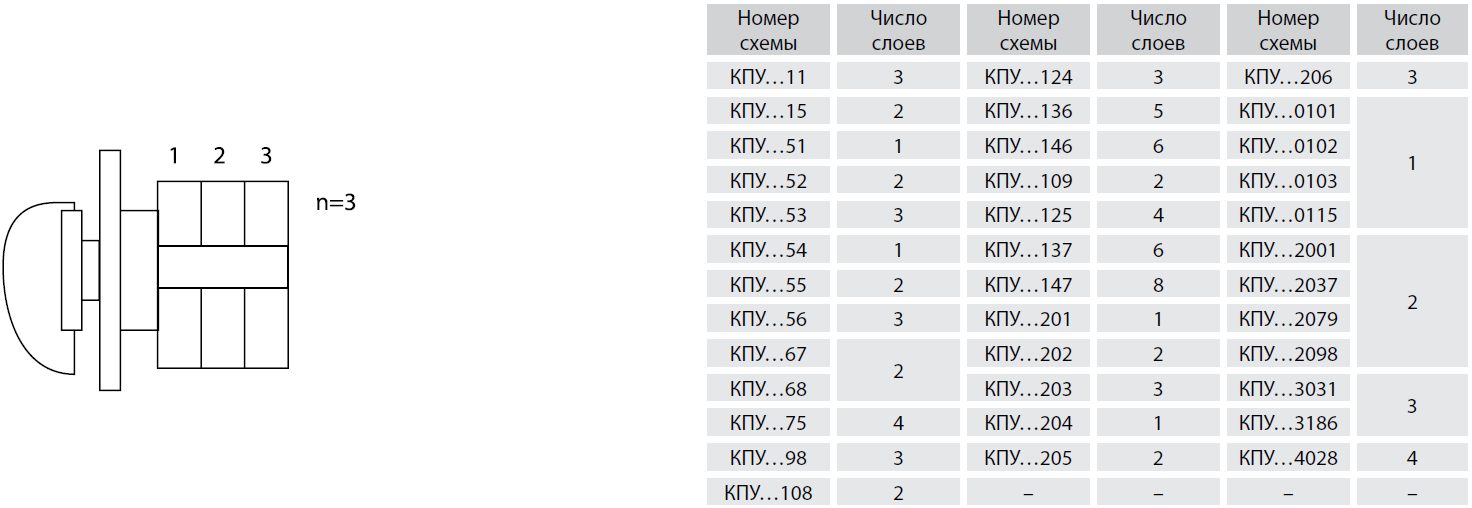

3. Схема коммутации (программа переключения).
Технические характеристики:
Тип | Бокс |
---|---|
Минимальная отгрузка, ед. | 1 |
Исполнение | В защитном боксе IP54 |
Номинальный ток, А | 10-25 |
