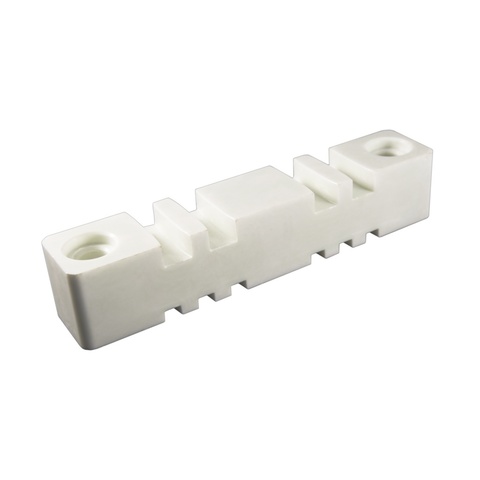

Изолятор шинный плоский ИШП для шин 5 и 10 мм 180 мм TDM

по запросу

Артикул SQ0807-0018

Назначение

Предназначены для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током от 250 до 4000 A.

Материал изоляторов - армированный стекловолокном полиэстр.
Материал изоляторов соединительных шпилек стекло-волоконная ткань, покрытая эпоксидной смолой.

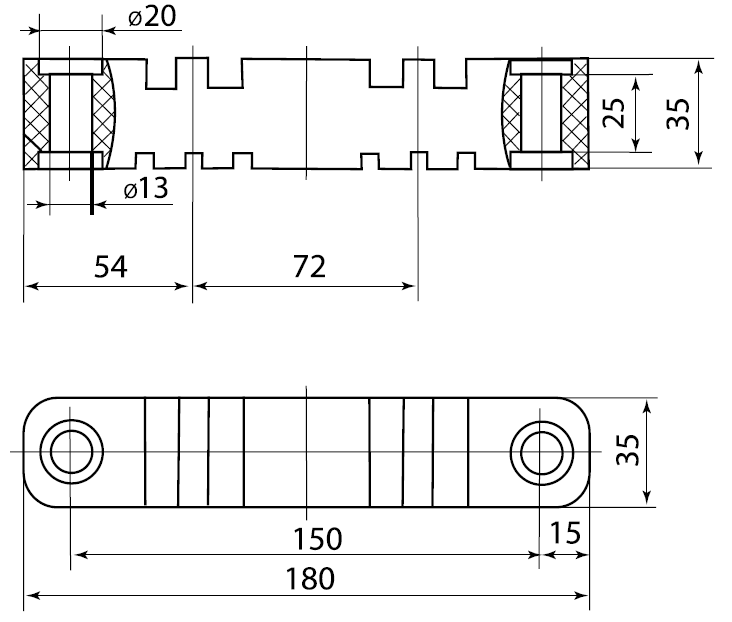

В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм.

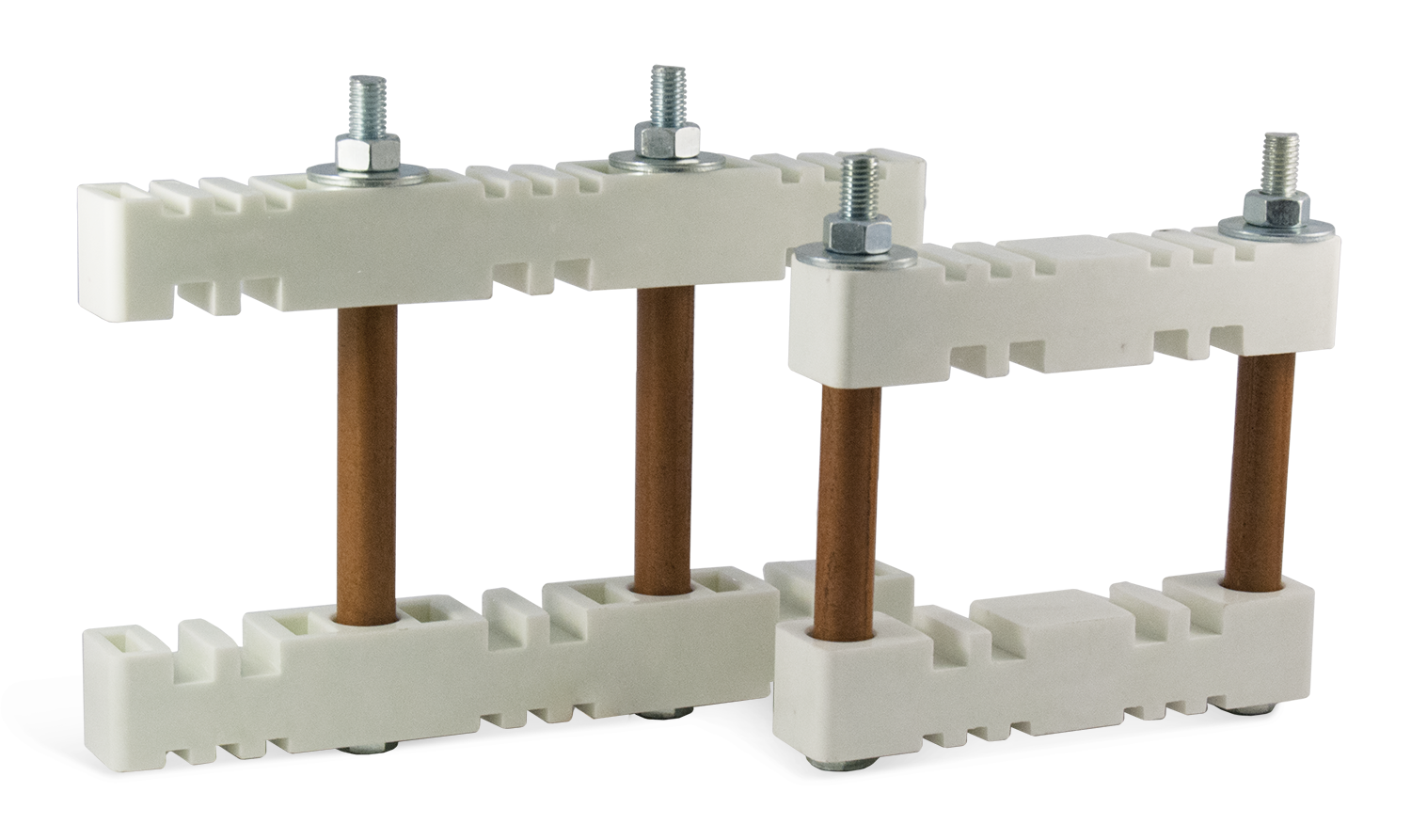

Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек.
Шины устанавливаются по шкафу минимум на двух парах изоля?торах. Для точного подбора расстояния между парами изоляторов в зависимости от используемых шин и ожидаемых (расчетных) токов короткого замыкания рекомендуем использовать графики, приведенные ниже.
Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек.
Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки.

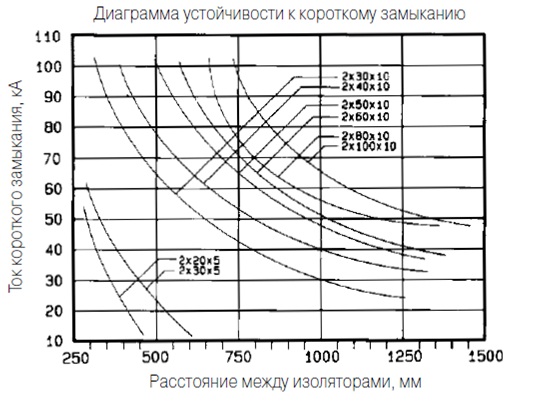

График 1: Диаграмма устойчивости к короткому замыканию изолятора арт. SQ0807-0018

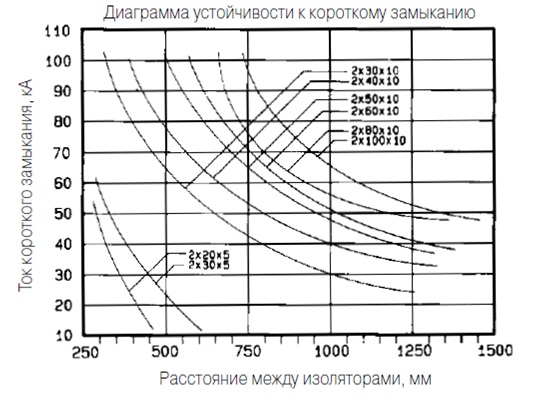

График 2: Диаграмма устойчивости к короткому замыканию изолятора арт. SQ0807-0019

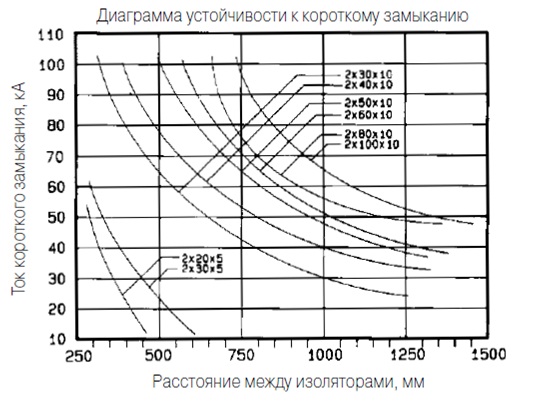

График 3: Диаграмма устойчивости к короткому замыканию изолятора арт. SQ0807-0020

Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы.
Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи от 250 до 4000 А.

Технические характеристики:
