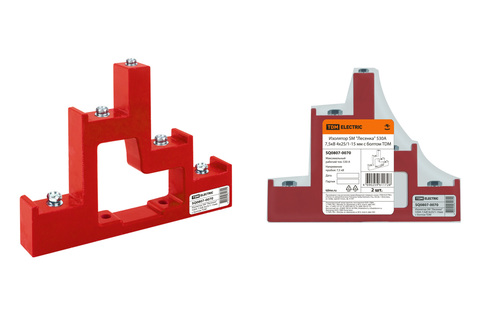

Изолятор SM "Лесенка" 530А 7,5кВ 4х25/1-15мм с болтом TDM

Изолятор SM "Лесенка" 530А 7,5кВ 4х25/1-15мм с болтом TDM

по запросу

Артикул SQ0807-0070

в корзину

Изолятор SM "Лесенка" 530А 7,5кВ 4х25/1-15мм с болтом TDM SQ0807-0070

Назначение

Для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Применение

Вводно-распределительные устройства ВРУ.
Шкафы распределительные силовые ШРС.
Щиты освещения ЩО.
Щиты управления ЩУ.
Прочие НКУ различного назначения.

Материалы

Корпус изоляторы выполнен из диэлектрического пластика, армированного стекловолокном (BMC Bulk-Mould Composite).
В ?тело? изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.

Конструкция

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, негорюч и ударопрочен.
Для установки шин минимально требуется два изоляторах (на концах шкафа).

Технические характеристики:

Тип	Изолятор Лесенка
Минимальная отгрузка, ед.	2
Бренд	TDM ELECTRIC
Цвет	красный
