Изолятор SM "Лесенка" 530А 7,5кВ 4х25/1-15мм TDM

по запросу
Артикул SQ0807-0062

в корзину

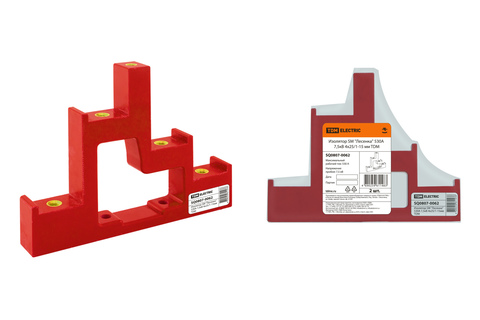

Изолятор SM "Лесенка" 530А 7,5кВ 4х25/1-15мм TDM SQ0807-0062

Назначение

  • Для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Применение

  • Вводно-распределительные устройства ВРУ.
  • Шкафы распределительные силовые ШРС.
  • Щиты освещения ЩО.
  • Щиты управления ЩУ.
  • Прочие НКУ различного назначения.

Материалы

  • Корпус изоляторы выполнен из диэлектрического пластика, армированного стекловолокном (BMC Bulk-Mould Composite).
  • В ?тело? изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.

Конструкция

  • Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
  • Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
  • Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

  • Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
  • Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, негорюч и ударопрочен.
  • Для установки шин минимально требуется два изоляторах (на концах шкафа).

Технические характеристики:

Тип Изолятор Лесенка
Минимальная отгрузка, ед. 2
Бренд TDM ELECTRIC
Цвет красный
