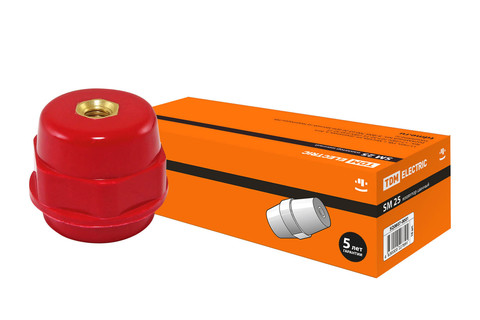

Изолятор SM25 силовой Н25хD27хМ6мм TDM

по запросу

Артикул SQ0807-0001

Изолятор SM25 силовой Н25хD27хМ6мм TDM SQ0807-0001

Назначение

Для крепления и фиксации токопроводящих плоских шин внутри силовых щитов, а также изоляции частей, находящихся под напряжением, от корпуса и панелей щитовой сборки.

Корпус изоляторов выполнен из полиэфирной смолы армированной стекловолокном не поддерживающей горение.
Гильза изоляторов выполнена из латуни.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

У изоляторов SQ0807-0043, SQ0807-0044, SQ0807-0045, SQ0807-0046 увеличен диаметр болта крепления плоских шин, за счет чего возросла механическая сила на изгиб до 10 кН.
Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
Изоляторы SQ0807-0051, SQ0807-0052 вводятся в ассортимент для удобства монтажа конструкции плоских шин в ступенчатом исполнении.
Абсолютная негорючесть изоляторов.
Могут устанавливаться как в горизонтальном, так и в вертикальном положении.
Гильза с закрытым дном обеспечивает надежную фиксацию болта.

Технические характеристики:
