Кабельный ввод мембранный КВМ-16 TDM

по запросу

Артикул SQ0814-0010

в корзину

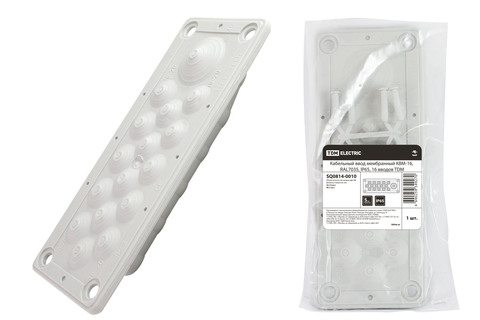

Кабельный ввод мембранный КВМ-16 TDM SQ0814-0010

Назначение

Для герметичного ввода проводов и/или кабелей в электрощитовое оборудование с целью защиты проводников от механического повреждения.
Для защиты сборки от проникновения пыли и влаги в местах ввода.

Применение

Электрощитовое оборудование с предварительно вырезанным отверстием для монтажа мембранного ввода.

Материалы

Термопластический эластомер (ТРЕ) не поддерживающий горение.
Стальной каркас.

Преимущества

Большое количество вводов от 6 до 50.
Широкий диапазон вводимых проводников сечением от 5 до 59 мм?.
Высокая степень пыле и влаго защиты до IP65.
Широкий температурный диапазон от -30 до +130 ?С.

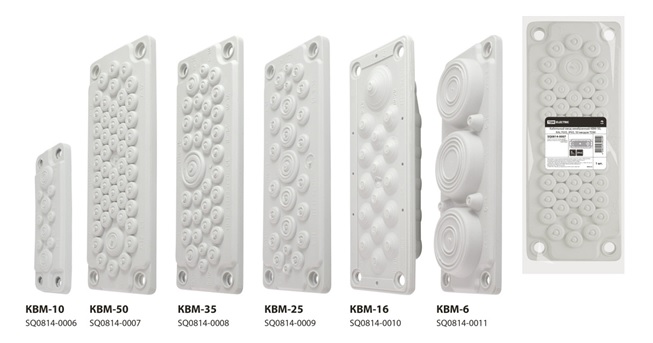

Характеристики КВМ RAL7035
Наименование изделия	Артикул	Количество вводов, шт	Диаметр отверстия (количество вводов, шт), мм	Материал
Наименование изделия	Артикул	Количество вводов, шт	Диаметр отверстия (количество вводов, шт), мм	Корпус	Каркас
Кабельный ввод мембранный КВМ-6, RAL7035, IP65, 6 вводов TDM	SQ0814-0011	6	614 (3) 2454 (2) 3059 (1)	Термопластический эластомер (ТРЕ)	Стальная пластина
Кабельный ввод мембранный КВМ-10, RAL7035, IP65, 10 вводов TDM	SQ0814-0006	10	5-8 (6) 8-15 (2) 12-21 (2)
Кабельный ввод мембранный КВМ-16, RAL7035, IP65, 16 вводов TDM	SQ0814-0010	16	20 (15) 40 (1)
Кабельный ввод мембранный КВМ-25, RAL7035, IP65, 25 вводов TDM	SQ0814-0009	25	57 (4) 814 (16) 1420 (4) 2026 (1)
Кабельный ввод мембранный КВМ-35, RAL7035, IP65, 35 вводов TDM	SQ0814-0008	35	610 (4) 712 (12) 1014 (16) 1218 (2) 1732 (1)
Кабельный ввод мембранный КВМ-50, RAL7035, IP65, 50 вводов TDM	SQ0814-0007	50	15-25 (1) 7-13 (49)

Технические характеристики:

Минимальная отгрузка, ед.	1
