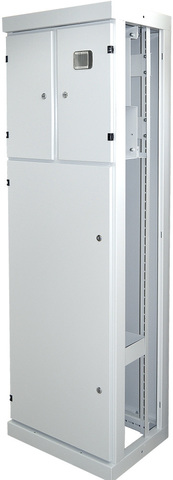

Каркас ВРУ-3 (2000х630х450) TDM
Каркас ВРУ-3 (2000х630х450) TDM SQ0905-0122
Назначение
Сборка вводно-распределительных устройств, обеспечивающих прием, распределение и учет электрической энергии напряжением 380/220 В трехфазного переменного тока частоты 50 Гц.
Каркас ВРУ-3
В вводное
Р распределительное
У устройство
3 тип исполнения (1 один отсек, 2 два отсека, 3 три отсека)
Применение
- В производственных помещениях;
- В объектах промышленности и инфраструктуры.
Материалы
- Корпус сертифицированная российская сталь (ГОСТ);
- Покрытие корпуса текстурированный полиэстеровый порошок.
Преимущества
- Цельносварной конструктив;
- Большой выбор типоразмеров;
- Набор дополнительных аксессуаров;
- Возможность объединения шкафов в линейку;
- Высококачественное порошковое покрытие;
- Удобство монтажа.
- Модели с увеличенной глубиной 600 мм.
Условные обозначения
Каркас ВРУ-1
- В вводное;
- Р распределительное;
- У устройство;
- 1 тип исполнения (1 один отсек, 2 два отсека, 3 три отсека).
Конструкция
- Несущие элементы конструкции металл 1,5 мм;
- Объединение шкафов в линейку;
- Удобное крепление боковых стенок;
- Перенавешиваемые петли;
- Монтажные панели в комплекте:
- H=220мм 1шт;
- Н=160мм 2шт;
- Н=50мм 2шт.
- Вертикальные уголки для установки монтажных панелей - 2шт:
- Регулировка монтажных панелей по глубине и высоте.
Комплектность:
- Цельносварной каркас ВРУ,
- Дверь - 3 шт.
- Задняя стенка
- Панель счетчиков - 1 шт.
- Монтажные планки 590х100мм - 2 шт.
- Планка предохранителей 415х100мм - 2 шт.
- Планка трансформаторов перфорированная 415х50мм - 2 шт

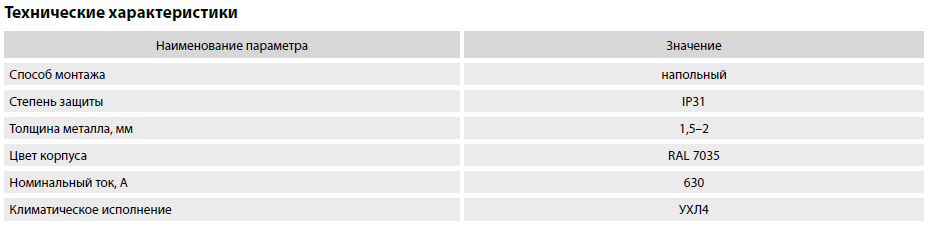

Технические характеристики:
Минимальная отгрузка, ед. | 1 |
---|---|
Высота, мм | 2000 |
