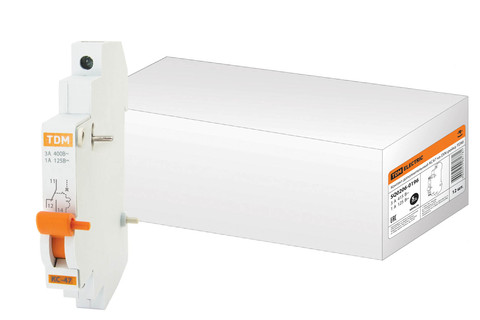

Контакт дополнительный КС47 на DIN-рейку TDM

по запросу

Артикул SQ0206-0196

в корзину

Контакт дополнительный КС47 на DIN-рейку TDM SQ0206-0196

Назначение

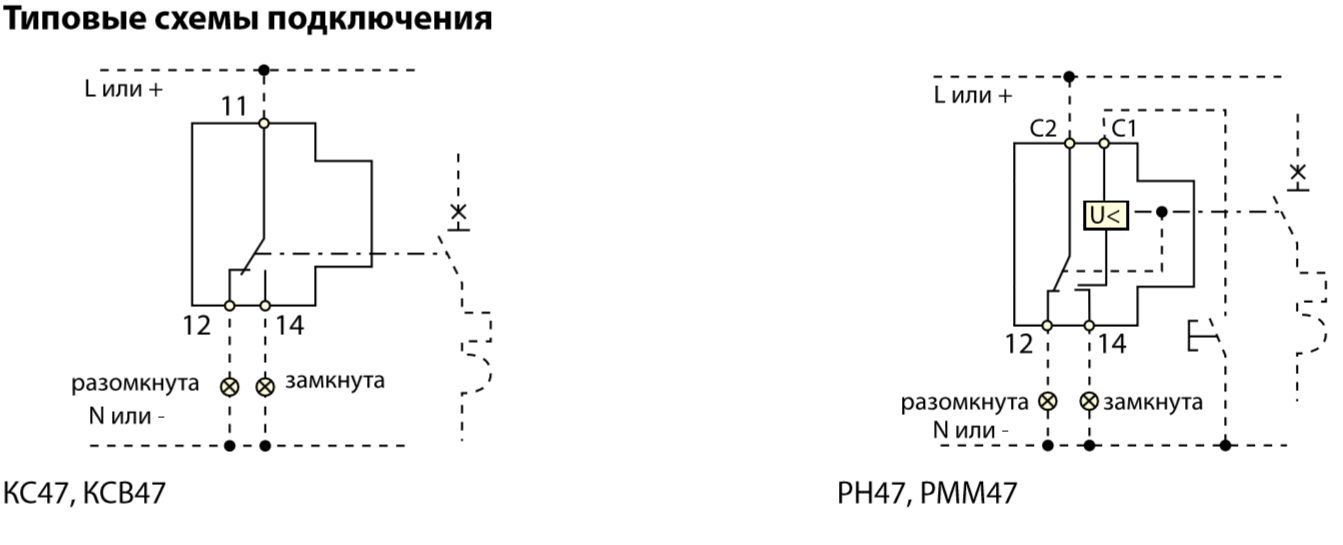

КС47 и КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100:

КС47 выполняет функцию контакта состояния автоматического выключателя: включен выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.
КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47.После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
Расцепитель независимый РН47 предназначен для дистанционного отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47.

Применение

Cистемы автоматизации технологических процессов или защиты конкретных объектов.

Маркировка

Номинальный ток значение тока в амперах (А), который аксессуар способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение напряжение переменного тока (знак ~), при котором аппарат работает в нормальных условиях.

Материалы

Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Конструкция

На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
