Муфта 5ПСтБ1-10/25-Б TDM

по запросу
Артикул SQ0557-4009

в корзину

Муфта 5ПСтБ1-10/25-Б TDM SQ0557-4009

Назначение

  • Для соединения бронированных металлическими лентами кабелей с пластмассовой (ПВХ и СПЭ) изоляцией на напряжение до 1кВ.

Применение

  • С кабелями типов АВБбШв, АПвБбШв, АПвБбШп, ВБбШв, ПвБбШв, ПвБбШп и их аналогами.

Материал

  • Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

  • Термоусаживаемый кожух;
  • Термоусаживаемые трубки на соединители;
  • Узел непаяного заземления;
  • Болтовые соединители
  • Не засыхающий водонепроницаемый герметик.

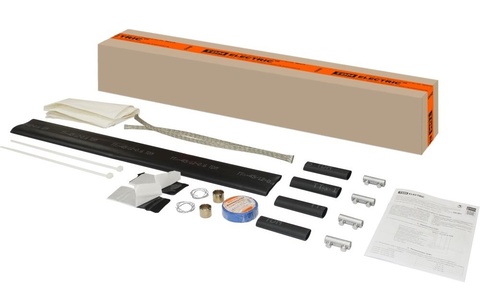

Состав комплекта

  • Термоусаживаемые трубки изоляции соединителей/гильз. Типоразмером от 19/5 до 45/12 мм;
  • Термоусаживаемая трубка-кожух. Типоразмером от 45/12 до 115/34 мм;
  • Соединители/гильзы кабельные с контактными болтами СБ. Типоразмером от 10/25 до 150/240 кв. мм;
  • Жила заземления;
  • Пружины роликовые постоянного давления;
  • Проволока оцинкованная вязальная;
  • Салфетка техническая;
  • Хомуты нейлоновые;
  • Герметик ГКВ;
  • Изолента ПВХ;
  • Рукав (пакет) ПВД монтажный;
  • Коробка упаковочная;
  • Инструкция по монтажу, комплектовочная ведомость, паспорт.

Преимущества

  • Простота монтажа.
  • Имеют высокие изоляционные свойства и герметичность.
  • Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов.
  • Применяются с кабелями как с медными, так и с алюминиевыми жилами.
  • Термоплавкий клей, нанесенный на внутреннюю поверхность трубок, обеспечивает полную герметичность муфты после монтажа.
  • В комплекте узел напаянного заземления для быстрого и простого монтажа.
  • В комплекте кабельные соединители с контактными болтами.
  • Универсальность: возможен монтаж с гильзами под опрессовку.
  • Совместимы с кабелями с нулевой жилой пониженного сечения.
  • В комплект входит не засыхающий, водонепроницаемый герметик для герметизации термоусаживаемого кожуха при его усадке.

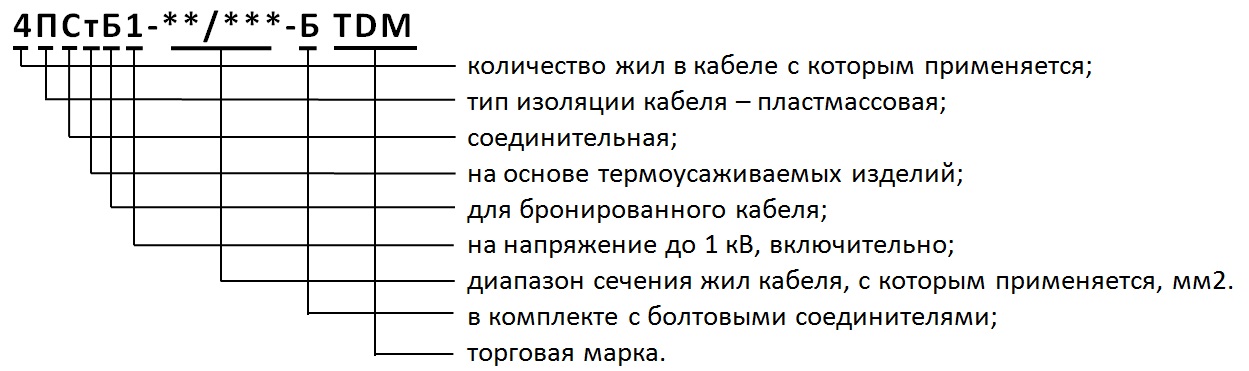

Структура условного обозначения

Упаковка

  • Индивидуальная полиэтиленовый рукав (SQ0557-4005/4006/4007);
  • Транспортная коробка из гофрокартона (индивидуальная для SQ0557-4008).

Технические характеристики:

Минимальная отгрузка, ед. 1
