Муфта 5ПСтБ1-70/120-БГ TDM

в корзину

Муфта 5ПСтБ1-70/120-БГ TDM SQ0557-2011

Назначение:

• Для соединения бронированных металлическими лентами кабелей с пластмассовой (ПВХ и СПЭ) изоляцией на напряжение до 1кВ.

Применение:

• С кабелями типов АВБбШв, АПвБбШв, АПвБбШп, ВБбШв, ПвБбШв, ПвБбШп и их аналогами.

Материалы:

• Полиолефин, модифицированный потоком быстрых электронов.

Конструкция:

• Термоусаживаемый кожух;
• Термоусаживаемые трубки на соединители;
• Узел непаяного заземления;
• Не засыхающий водонепроницаемый герметик.

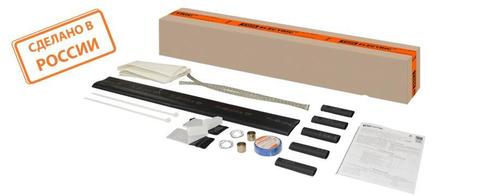

Состав комплекта:

• Термоусаживаемые трубки изоляции соединителей/гильз. Типоразмером от 19/5 до 45/12 мм;
• Термоусаживаемая трубка-кожух. Типоразмером от 45/12 до 130/35 мм;
• Жила заземления;
• Пружины роликовые постоянного давления;
• Проволока оцинкованная вязальная;
• Салфетка техническая;
• Хомуты нейлоновые;
• Герметик ГКВ;
• Изолента ПВХ;
• Рукав (пакет) ПВД монтажный;
• Коробка упаковочная;
• Инструкция по монтажу, комплектовочная ведомость, паспорт.

Преимущества:

• Простота монтажа;
• Имеют высокие изоляционные свойства и герметичность;
• Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов;
• Применяются с кабелями, как с медными, так и с алюминиевыми жилами;
• Термоплавкий клей, нанесенный на внутреннюю поверхность трубок, обеспечивает полную герметичность муфты после монтажа;
• В комплекте узел напаянного заземления для быстрого и простого монтажа;
• Универсальность: возможен монтаж с гильзами любого типа;
• Совместимы с кабелями с нулевой жилой пониженного сечения;
• В комплект входит не засыхающий, водонепроницаемый герметик для герметизации термоусаживаемого кожуха при его усадке.

Структура условного обозначения:

Упаковка:

• Индивидуальная полиэтиленовый рукав (SQ0557-2009/2010/2011);
• Транспортная коробка из гофрокартона (индивидуальная для SQ0557-2012).

Технические характеристики:
