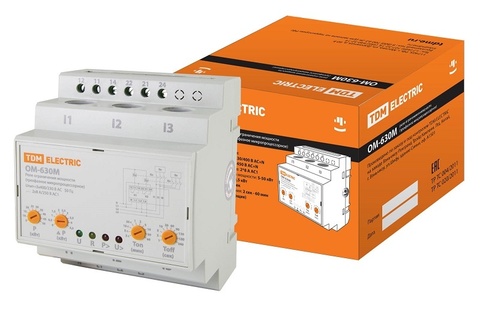

ОМ-630М 5/50-3Н-01 (3ф, 5-50кВт, 4мод, сумм. расчет, с реле напр.) TDM SQ1505-0004

Назначение

Предназначены для постоянного контроля потребляемой мощности и отключения нагрузки при превышении установленного лимита мощности в однофазных, трехфазных электрических сетях переменного тока.

Применение

Равномерное распределение потребляемой мощности между арендаторами для контроля общей выделенной мощности.
Контроль за используемой потребителем электрической мощностью при введении лимитов потребления электроэнергии.
Защита изношенных сетей от недопустимых перегрузок, связанных с подключением мощных нагрузок.
Контроль несанкционированных подключений к электрической сети потребителя.

Материалы

Корпус ограничителя выполнен из не поддерживающего горение пластика.

Конструкция и принцип работы

Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока. Сигналы, пропорциональные напряжению сети и току, преобразуются в цифровой код, и далее производится расчет действующего значения потребляемой мощности отдельно по каждой фазе.

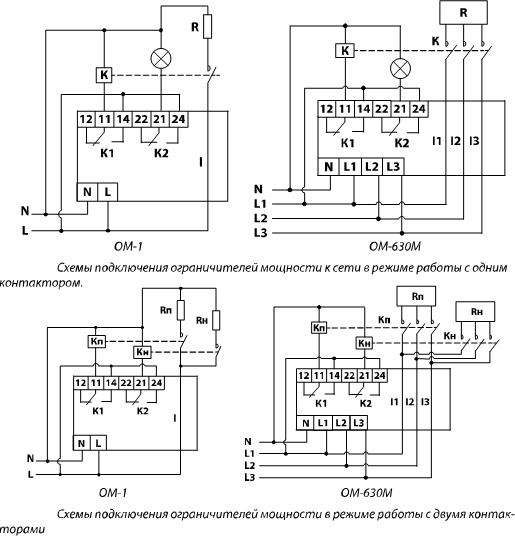

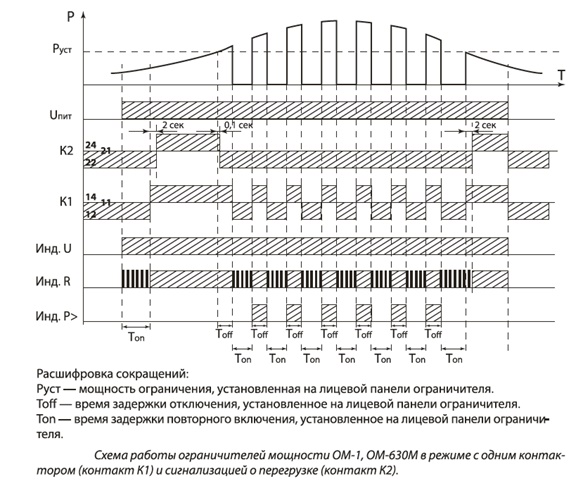

При превышении установленного лимита потребляемой мощности ограничитель отключает нагрузку на установленное время. Нагрузка должна подключаться к сети с использованием контактора.
Повторное включение нагрузки производится автоматически через установленное время.
Ограничитель ОМ-630М работает по логике суммарного варианта расчета потребляемой мощности: нагрузка отключается при условии достижения в сумме по 3-м фазам величины мощности, установленной на лицевой панели. При этом нагрузка может быть как симметричной, так и не симметричной.

Преимущества

Контроль потребления мощности на вводе в сеть потребителя.
Способность подключать нагрузку при обрыве нулевого проводника.
Способность защищать нагрузку от повышения (более 260 В) и понижения (менее 160 В) напряжения сети.
Защита от перегрузки и короткого замыкания (при превышении током заданного значения в 6 раз нагрузка отключается в течение 0,1 секунды).
Для ОМ-630М сохранение работоспособности при питании от 1-й фазы.

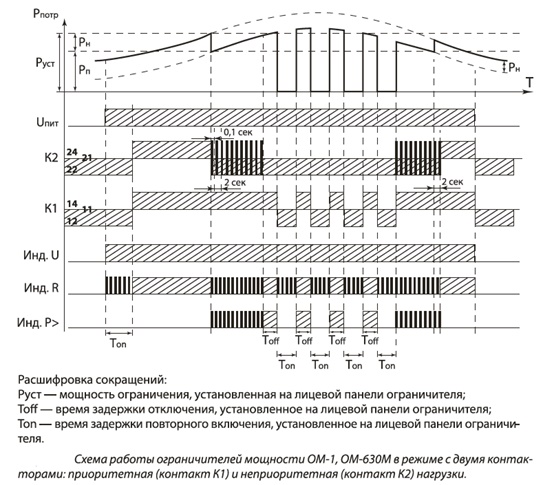

Ограничитель имеет 2 исполнительных реле, первое управляет контактором, а второе можно использовать для сигнализации (звуковой, световой или подачи сигнала на пульта управления) срабатывания ограничителя.
Продукция имеет привлекательную цену: ниже большинства представленных на рынке аналогов.
