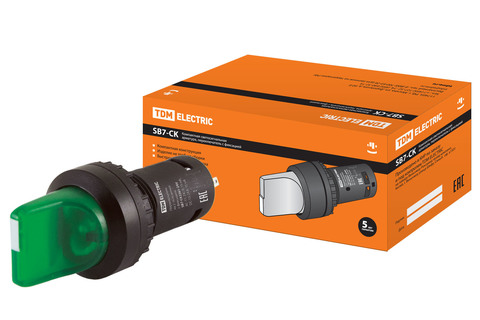

Переключатель на 2 положения с фиксацией SB7-CK2361-24V короткая ручка(LED) d22мм 1з зеленый TDM
по запросу
Артикул SQ0746-0054
Переключатель на 2 положения с фиксацией SB7-CK2361-24V короткая ручка(LED) d22мм 1з зеленый TDM SQ0746-0054
Назначение
- Для коммутации электрических цепей управления переменного напряжения до 660 В и частотой 50/60 Гц, а также постоянного напряжения до 400 В.
- Соответствует требованиям ТР ТС 004/2011 ?О безопасности низковольтного оборудования?.
- Необходимые функции реализованы в одном прочном устройстве, что значительно упрощает монтаж.
Применение
- В промышленности, на объектах инфраструктуры, в строительстве.
- В системах КИПиА и РЗиА региональных электрических сетей.
- В системах автоматики и электроснабжения подвижного состава железнодорожного транспорта.
Конструкция
- Простая и быстрая установка, устойчивость к механическим
- воздействиям.
- Один блок выполняет все функции.
- Фронтальная часть аналогична фронтальной части различных устройств светосигнальной аппаратуры.
- Монтажная глубина не превышает 42 мм.
- До двух электрически изолированных контактов.
- Кнопки с фиксацией и с пружинным возвратом (с подсветкой и без подсветки).
- Кнопки аварийной остановки с грибовидной головкой ?40 мм, с фиксацией при срабатывании.
- Возврат поворотом.
- Переключатели (2- и 3-позиционные).
- Грибовидные кнопки.
Технические характеристики:
Тип | Переключатель на 2 положения |
---|---|
Минимальная отгрузка, ед. | 10 |
Напряжение подсветки, В | 24 |
