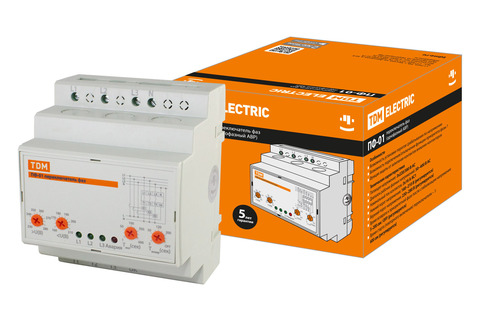

ПФ-01 переключатель фаз (однофазный АВР) с приорит.фазой (3х16А, 160-210В, 230-280В) TDM

ПФ-01 переключатель фаз (однофазный АВР) с приорит.фазой (3х16А, 160-210В, 230-280В) TDM

по запросу

Артикул SQ1509-0001

в корзину

ПФ-01 переключатель фаз (однофазный АВР) с приорит.фазой (3х16А, 160-210В, 230-280В) TDM SQ1509-0001

Назначение

Для питания однофазной нагрузки 220 В 50 Гц от трехфазной четырехпроводной сети 3х220/380 В 50 Гц с целью обеспечения бесперебойного питания и защиты нагрузки от колебаний напряжения сети.

Применение

Бесперебойное питание электрооборудования и защита нагрузки от скачков напряжения сети

Материалы

Корпус переключателя выполнен из не поддерживающего горения пластика

Конструкция

На лицевой панели переключателя имеются 4 регулятора, устанавливающих верхнее и нижнее значения напряжения, а также время повторного включения и возврата к приоритетной фазе.
На лицевой панели переключателя имеется 4 индикатора, отображающих текущее состояние переключателя.
При выходе всех трех фаз за установленные пороги нагрузка отключается и начинает моргать индикатор ?Авария?.

Преимущества

Пороги срабатывания по напряжению задаются пользователем
Возможность подключения/отключения функции приоритета фазы L1
Функция защиты от залипания контактов внешних контакторов.

Сравнительная таблица аналогов по сериям

TDM ELECTRIC	Евроавтоматика	Новатек
ПФ-01	PF-451	ПЭФ-301

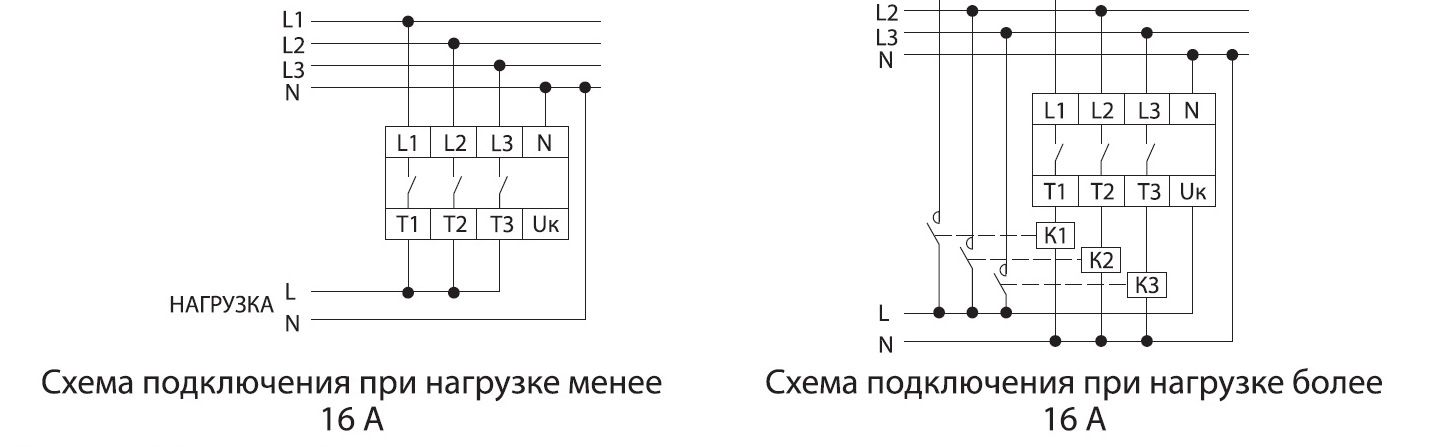

Схемы подключения к сети

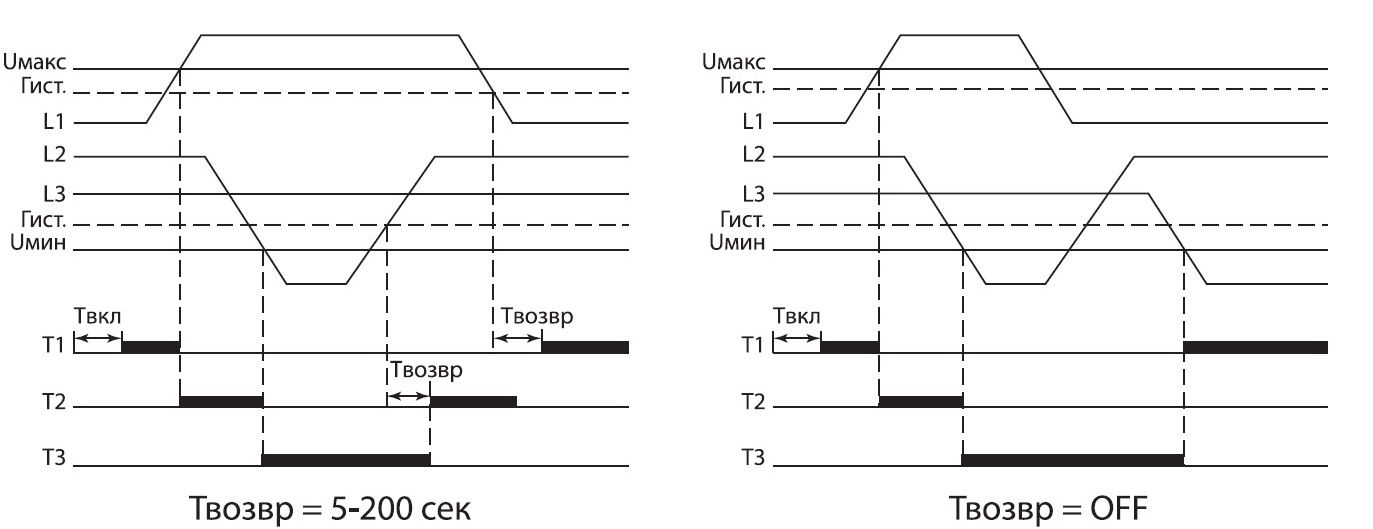

Схемы работы реле

Технические характеристики:

Минимальная отгрузка, ед.	1
