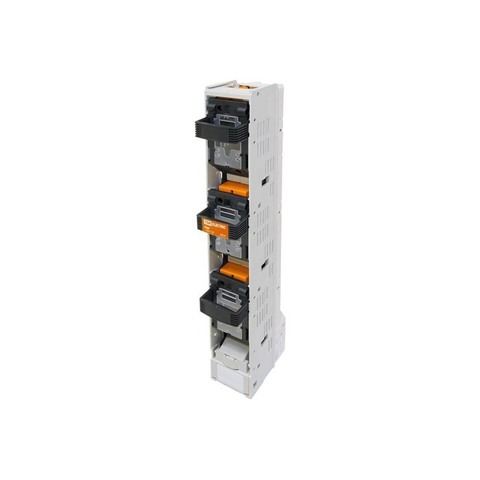

Планочный выключатель-разъединитель с функцией защиты три рукоятки ППВР 3/185-1 3П 630A TDM

в корзину

Планочный выключатель-разъединитель с функцией защиты три рукоятки ППВР 3/185-1 3П 630A TDM SQ0726-0115

Область применения

• сборщики щитового оборудования;
• строительно-монтажные организации.

Назначение

• Для включения/отключения нагрузки (с видимым разрывом).
• Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Применение

• Планочные выключатели-разъединители с функцией защиты заложены в проектах множества типовых сборок, из которых самими распространенными являются шкафы низкого напряжения (ШНН). ШНН входят в состав комплектных трансформаторных подстанций киоскового типа (КТПК) и устанавливаются в отсек распределительного устройства низкого напряжения (отсек РУНН).

Материалы

• Контактная группа выключателя-разъединителя выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
• Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA6.6).

Конструкция

Планочный выключатель-разъединитель с функцией защиты состоит из:
• Трехполюсного основания, оснащенного шинами для подключения и зажимами для плавких вставок;
• Корпуса с блоками под плавкие вставки, при помощи ручек осуществляющих пофазное либо трехфазное отключение нагрузки. При трехфазном отключении применяется специальная рычажная конструкция, соединяющая блоки в единую конструкцию.
• Нижнего защитного экрана контактов.

Преимущества

• Возможность крепления ППВР как непосредственно на шины стандартным способом (при помощи болтов), так и при помощи терминала для шин (арт. SQ0726-0016).
• Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать большое количество проводов и кабелей.
• Крепление на систему шин с распространенными межшинными расстояниями в 100 мм (для ППВР 00) и 185 мм (для ППВР 1, ППВР 2, ППВР 3).
• Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной или пофазной коммутацией всех полюсов.

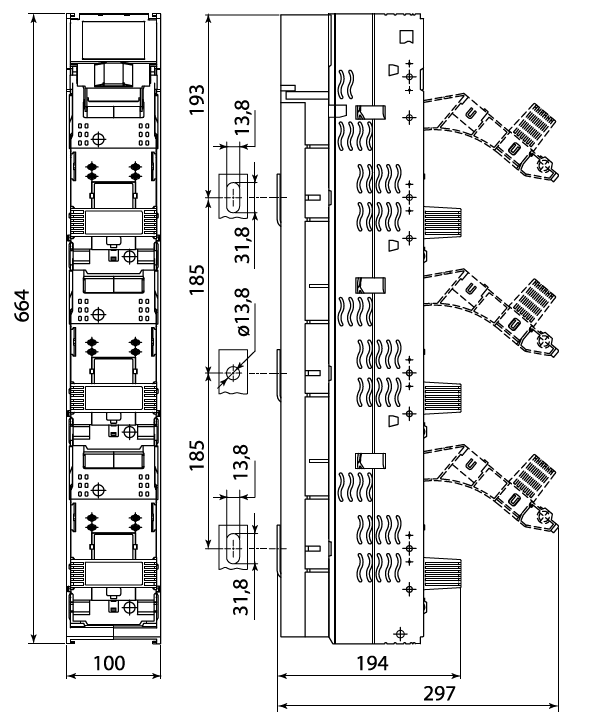

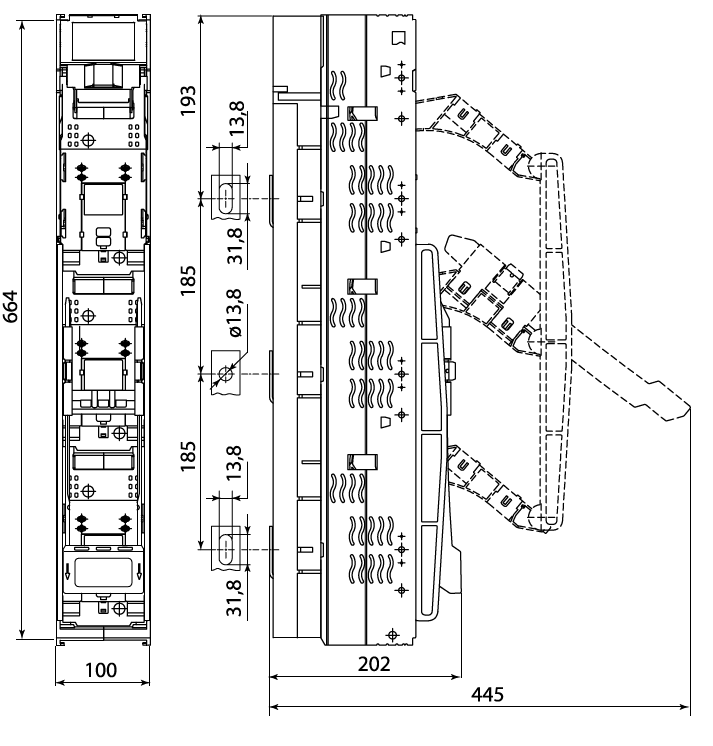

Габаритные размеры (мм)

Технические характеристики:
