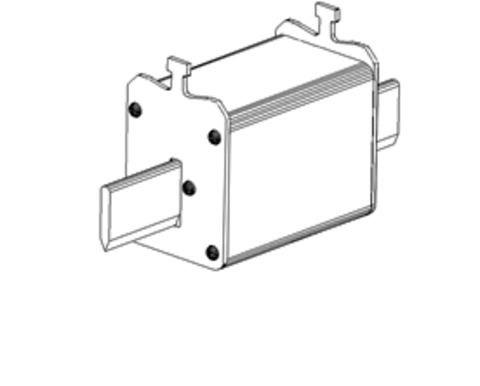

ППНН-35 габ.1, 200А TDM

по запросу
Артикул SQ0713-0024

в корзину

ППНН-35 габ.1, 200А TDM SQ0713-0024

Назначение

  • Защита промышленного оборудования и кабельных линий от перегрузки и короткого замыкания.

Применение

  • Вводно-распределительные устройства (ВРУ).
  • Шкафы и пункты распределительные (ШРС, ШР, ПР).
  • Оборудование трансформаторных подстанций (КСО, ЩО).
  • Шкафы и ящики управления.

Материалы

  • Контакты плавкой вставки и держателя выполнены из электротехнической меди с гальваническим покрытием сплавом олово-висмут, что предотвращает их окисление в процессе эксплуатации.
  • Плавкий элемент выполнен из фосфористой бронзы (сплав меди с цинком с добавлением фосфора) и надежно соединен точечной сваркой с выводами предохранителя.

Маркировка

  • Номинальный ток значение тока в амперах (А), который предохранитель может проводить в продолжительном режиме работы.
  • Номинальная отключающая способность максимальный ток короткого замыкания, который предохранитель способен отключить.
  • Тип предохранителя ?g? означает защиту с отключающей способностью во всем диапазоне от перегрузок и короткого замыкания. ?G? предохранитель служит для общего применения.

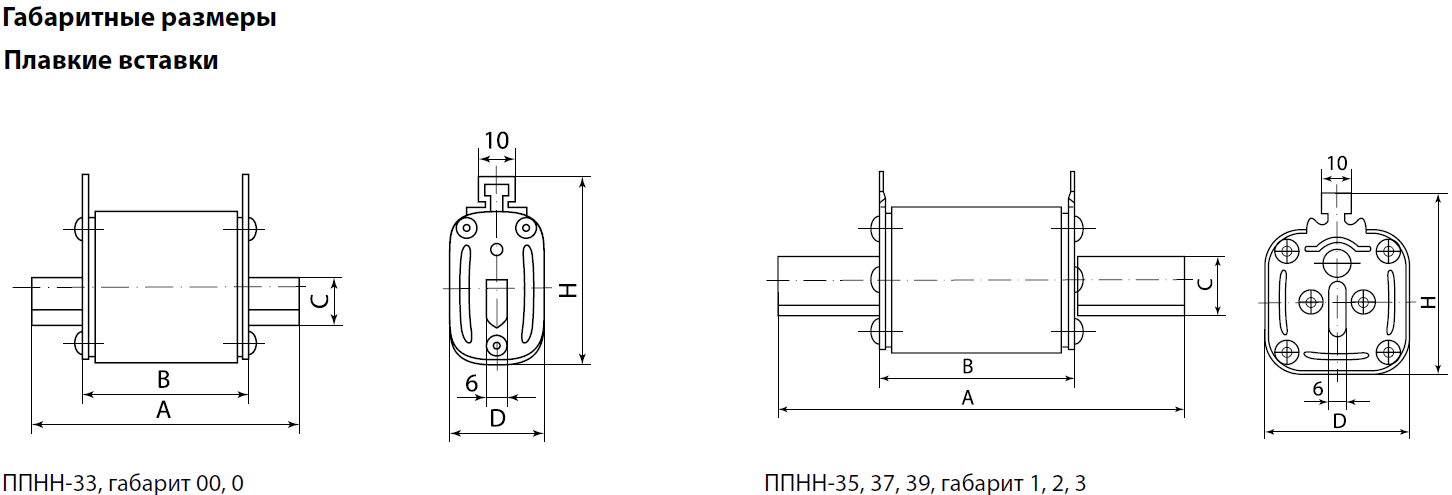

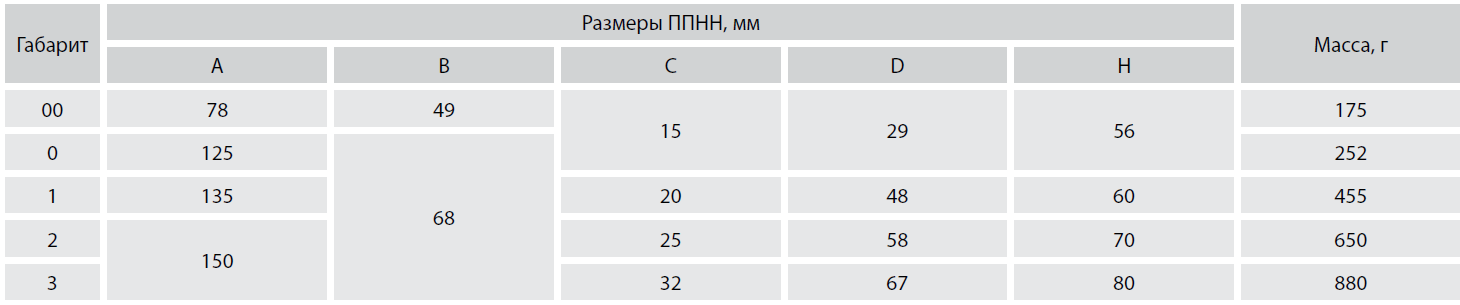

  • Габарит предохранителя данный параметр указывает на размеры предохранителя.

Конструкция

  • Контакты предохранителя выполнены в форме ножа (заострены), что позволяет их устанавливать в держатели с меньшими усилиями.
  • В конструкции плавкой вставки есть специальный индикатор, который позволяет визуально определять сработавшие предохранители.
  • Корпус плавкой вставки наполнен сухим кварцевым песком высокой химической очистки.
  • Предохранители ППНН с отключающей способностью во всем диапазоне ?gG? надежно срабатывают как при токах короткого замыкания, так и при перегрузках.
  • Конструкция, технические параметры, габаритные и установочные размеры плавких вставок и держателей ППНН соответствуют современным стандартам МЭК. Следовательно, этими предохранителями можно заменять другие отечественные и импортные предохранители.

Преимущества

  • Габаритные размеры предохранителей ППНН на 10-20% меньше предохранителей ПН-2.
  • Снижение тепловых потерь по сравнению с предохранителями ПН2 более чем на 30%.
  • Широкий диапазон рабочих температур: от-45 С до +60 С.







Технические характеристики:

Минимальная отгрузка, ед. 3
Характеристика Плавкая вставка
Габарит 1
