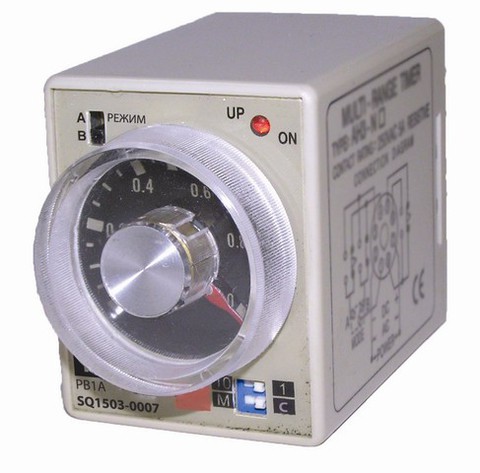

Реле времени РВ1A-2реж-1сек/10мин-5А-220В-8Ц TDM

по запросу

Артикул SQ1503-0007

в корзину

Реле времени РВ1A-2реж-1сек/10мин-5А-220В-8Ц TDM SQ1503-0007

Назначение

для коммутации электрических цепей с определенными, предварительно установленными выдержками времени.

Применение

применяются в схемах автоматики как комплектующее изделие.

Материалы

корпус из негорючего самозатухающего пластика.

Конструкция

реле времени РВ1-РВ5 имеют цокольные контакты 8-pin и устанавливаются на din-рейку или монтажную плоскость при помощи разъема Р8Ц;
в комплектацию и к реле РВ2 и РВ3 входят 4 сменные шкалы, позволяющие менять различные временные диапазоны;
реле РВ4 устанавливается в вырез щитка 45х55 мм;
циклическое реле времени серии РВ5 позволяют установить максимальную цикличность срабатывания - 60 минут.

Преимущества

реле времени серии РВ1-РВ3 при сохранении надежности и точности срабатывания являются самыми доступными реле на рынке;
использование цокольного разъема Р8Ц позволяет быстро заменить старое реле на новое при выходе его из строя или при необходимости изменения функциональности или временных параметров;
реле РВ1 имеют на лицевой панели переключатель режимов работы (режим А: задержка включения контакт 2Р, режим В: задержка включения контакт 1Р плюс индикация питающего напряжения контакт 1Р);
реле времени РВ2 и РВ3 могут устанавливаться в вырез в щитке при помощи дополнительного крепления КР-57;
реле времени серии РВ3 могут работать при напряжении 24-220В АС/DC;
электронное цокольное реле РВ4 позволяет объединить в одном исполнении широчайший временной диапазон 0,1сек-9990час;
циклические реле времени РВ5 имеются 2 независимые выдержки времени: включения и отключения, что позволяет получить необходимую гибкость в задании цикла управления технологическим процессом.

Аксессуары

Реле РВ1-РВ5 подключаются к сети при помощи разъема Р8Ц.

Реле РВ2, РВ3 могут устанавливаться в вырез щитка при помощи крепления КР-57

Аксессуары к цокольным таймерам и реле времени.

Схемы подключения к сети:

Контакты 2 и 7 предназначены для питания реле, контакты 4-1-3 и 5-8-6 рабочие переключающие контакты реле (нормально замкнутые 1-4 и 8-5, нормально разомкнутые 1-3 и 8-6).

Примечание: в реле серии РВ5 имеется контакт 1Р контакты 4-1-3 не рабочие.

Схемы работы реле

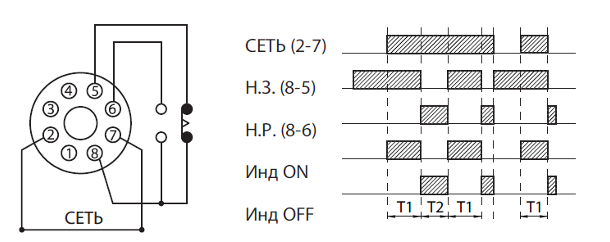

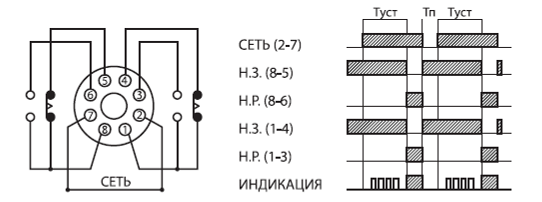

Схема работы реле РВ1 (в режиме работы А)и реле РВ4	Схема работы реле РВ1 (в режиме работы В)

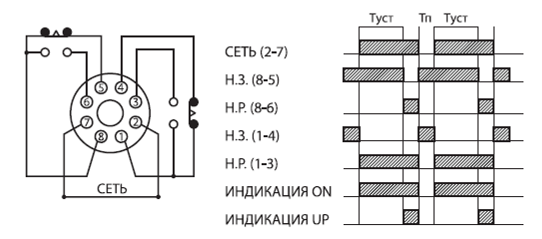

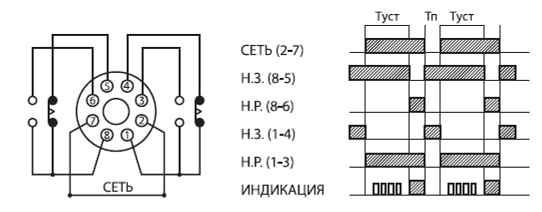

Схема работы реле РВ2, РВ3	Схема работы реле РВ5

Расшифровка сокращений:
Н.З. нормально замкнутый контакт,
Н.Р. нормально разомкнутый контакт,
Tуст установленное (запрограммированное) время,
Tп - время перезагрузки реле,

Технические характеристики:
