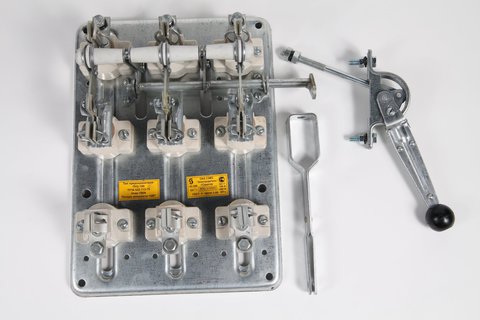

РПС-4/1П У3 TDM (400А, правый привод, без плавких вставок)

по запросу
Артикул SQ0730-0029

в корзину

РПС-4/1П У3 TDM (400А, правый привод, без плавких вставок) SQ0730-0029

Назначение

    Предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50Гц, напряжением 400В

Применение

    Вводно-распределительные устройства общественных и промышленных зданий, шкафы и пункты распределительные, трансформаторные подстанции, ящики управления.

Материалы

  • Несущая панель и элементы органов управления выполнены из оцинкованной стали
  • Токоведущие части выполнены из оловенированной электротехнической меди
  • Изолирующие элементы выполнены из керамики.

Преимущества

  • Простота и надежность конструкции
  • Удобство монтажа
  • Широкий выбор типоисполнений по номинальному току

Конструкция

  • Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.
  • Контактная система ножевого типа с видимым разрывом цепи
  • Включенное и отключенное положение аппарата указывается положением рукоятки привода
  • В рубильниках серии РП используются плавкие вставки предохранителей серий ППНН, ППН, ПН2.
  • Возможность изменения расстояния между губками оснований для различных типов плавких вставок..
  • Конструкция контактных выводов обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками, и шин с помощью резьбовых соединений.
  • Все резьбовые соединения рубильников предохранены от самоотвинчивания..

Условия эксплуатации

  • Рабочее положение рубильников при эксплуатации вертикальное, отклонение в любую сторону не более 5 С
  • Рубильники с боковым (смещенным) приводом допускается устанавливать горизонтально
  • Температура окружающей среды от -45 до +40 С
  • Высота над уровнем моря не более 2000м
  • Относительная влажность воздуха не более 50% при +40 С или 90% при 20 С

Технические характеристики:

Минимальная отгрузка, ед. 1
