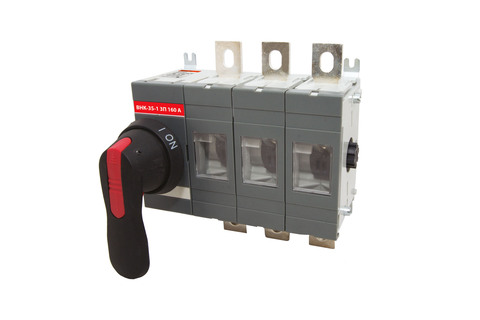

Рубильник ВНК-35-1 3П 160А с установленной фронтальной ручкой управления TDM

в корзину

Рубильник ВНК-35-1 3П 160А с установленной фронтальной ручкой управления TDM SQ0744-0001

Назначение

• Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и до 440 В постоянного тока в устройствах распределения электрической энергии.
• Могут быть использованы в качестве главных и аварийных выключателей.

Применение

• Промышленные и коммерческие объекты недвижимости.
• Инфраструктурные объекты.
• Жилые дома.

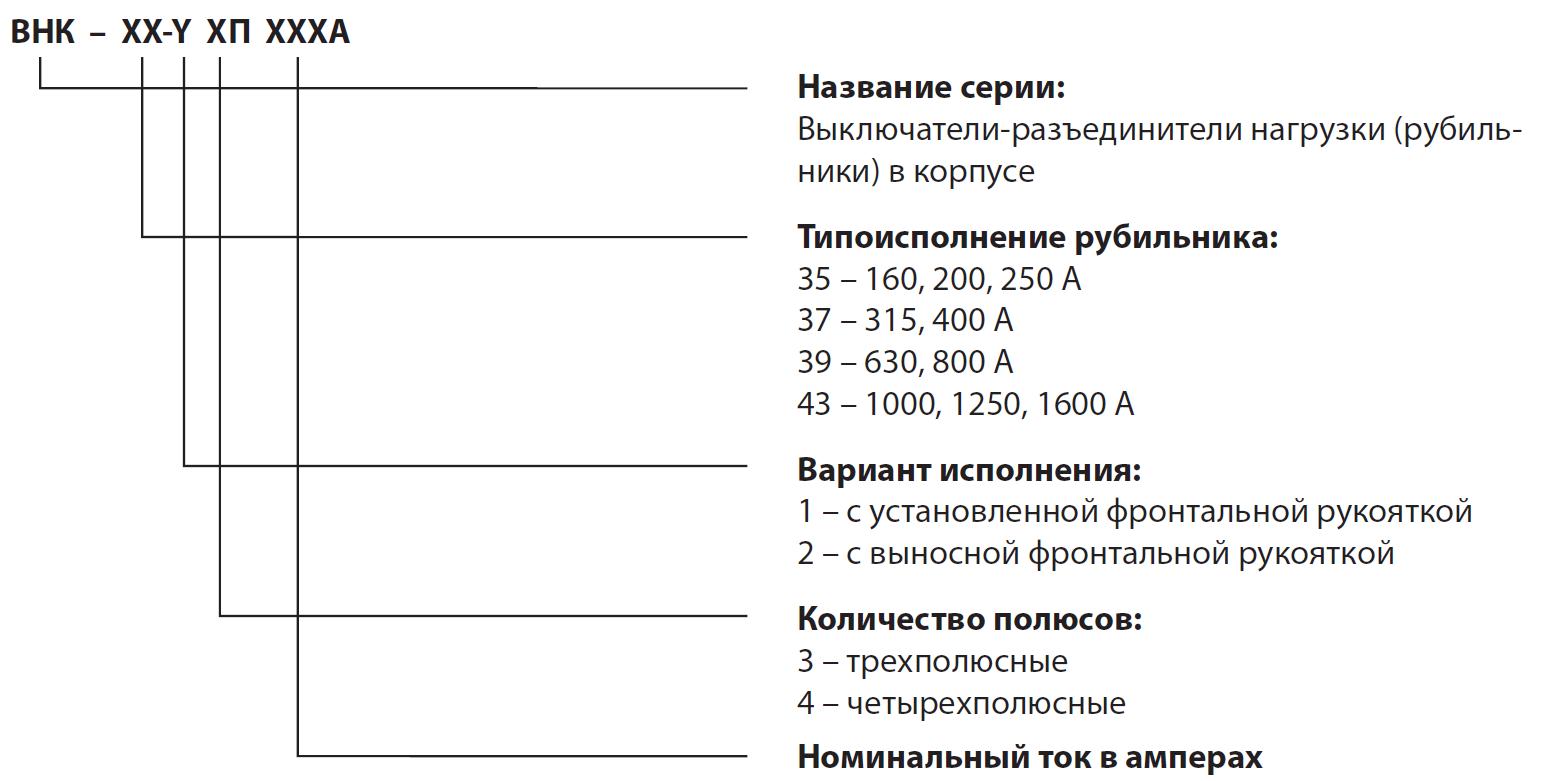

Структура условного обозначения

Материалы

• Контакты выполнены из высококачественной меди с гальваническим покрытием.
• Корпус и детали выполнены из пластика, не поддерживающего горение.

Конструкция

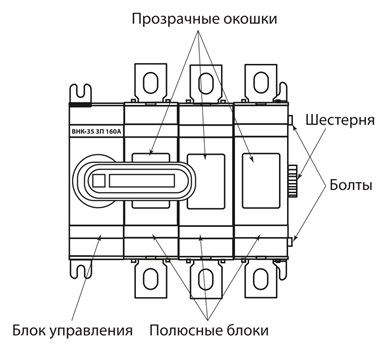

• Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.

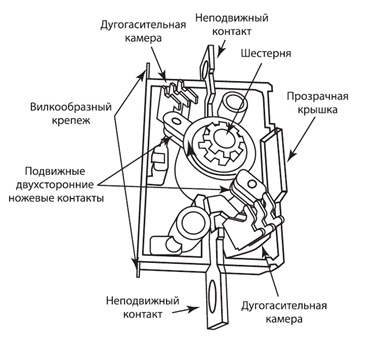

• Основными узлами полюсного блока являются неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.

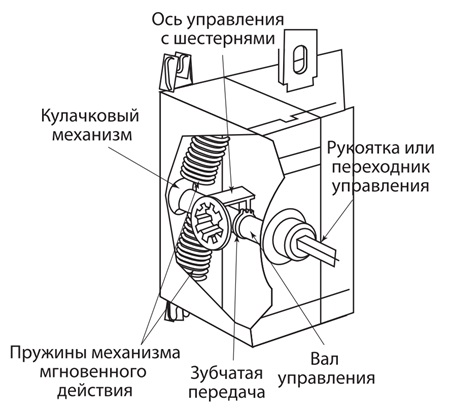

• Включение и отключение аппарата производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника. Фронтальная рукоятка вращает вал управления, на котором закреплены пружины механизма мгновенного действия и зубчатая передача, перемещающая ось управления с шестернями.

Преимущества

• Широкий диапазон рабочих токов Ie (160-1250 А).
• Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.

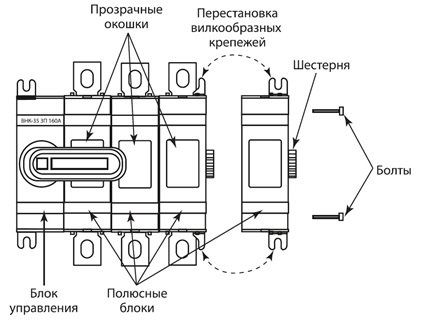

• Преобразование из 3-х полюсного в 4-х полюсный рубильник ВНК, при помощи дополнительного силового полюса http://www.tdme.ru/product/nizvolobor/3485/#.
• На фронтальной части полюсного блока имеется прозрачная крышка, позволяющая наблюдать за положением контактов.
• Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
• Исполнения c выносной и установленной фронтальной рукояткой.
• Специальная форма корпуса для дополнительного охлаждения контактной группы.

Комплектация

• Для ВНКхх-1:
  • Рубильник 1 шт.
  • Болт с гровером и шайбой 6 шт.
  • Руководство по эксплуатации. Паспорт 1 шт.
  • Упаковка (коробка) 1 шт.
• Для ВНКхх-2:
  • Рубильник 1 шт.
  • Болт с гровером и шайбой 6 шт.
  • Болт с креплением рукоятки с гровером и шайбой 2 шт.
  • Переходник 185 мм 1 шт.
  • Выносная рукоятка управления 1 шт.
  • Руководство по эксплуатации. Паспорт 1 шт.
  • Упаковка (коробка) 1 шт.

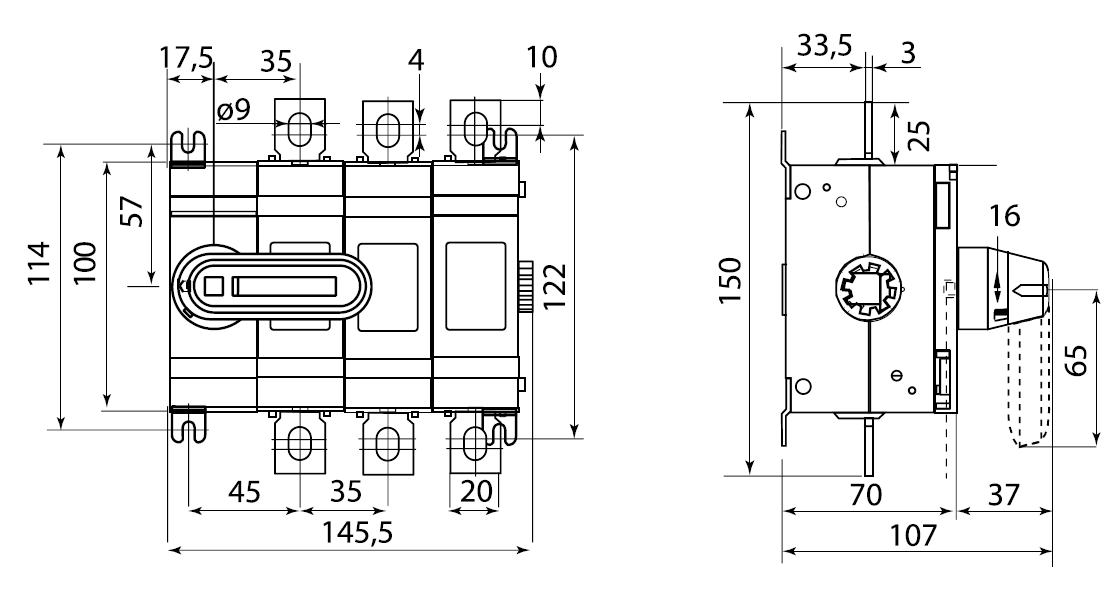

 Габаритные размеры (мм)

Технические характеристики:
