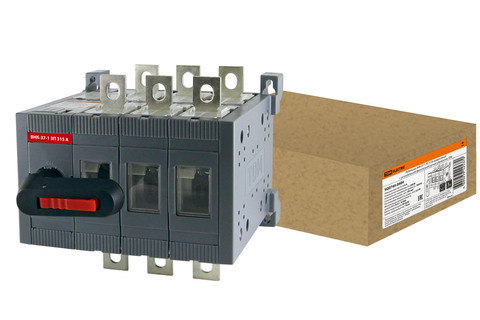

Рубильник ВНК-37-1 3П 315А реверсивный с установленной фронтальной ручкой управления TDM

по запросу
Артикул SQ0744-0404

в корзину

Рубильник ВНК-37-1 3П 315А реверсивный с установленной фронтальной ручкой управления TDM SQ0744-0404

Назначение

  • Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и до 440 В постоянного тока в устройствах распределения электрической энергии.
  • Использование в щитах АВР.
  • Соответствует ГОСТ Р 50030.3-2012 (МЭК 60947-3:2008).

Применение

  • Использование в щитах АВР.
  • Промышленные, коммерческие и бытовые объекты недвижимости.
  • Инфраструктурные объекты.
  • Жилые дома.

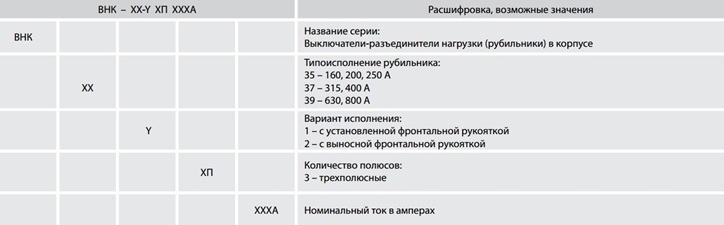

Структура условного обозначения





Материалы

  • Контакты выполнены из высококачественной меди с гальваническим покрытием.
  • Корпус и детали выполнены из пластика, не поддерживающего горение.

Конструкция

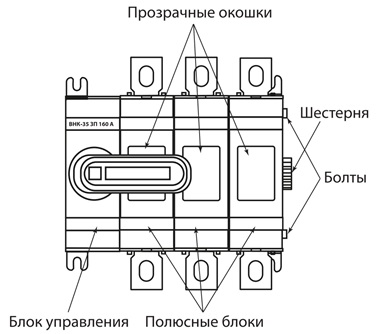

    • Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.

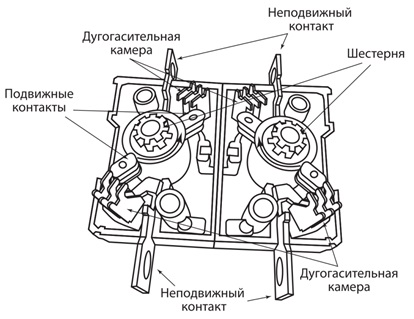

    • Основными узлами полюсного блока являются: неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.
  • Переключение реверсивного рубильника ВНК производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника.

Преимущества

  • Реверсивное переключение источника питания под нагрузкой.
  • Возможность переключения нагрузки на резервную линию с разрывом питания (I-O-II).
  • Специальная форма корпуса для дополнительного охлаждения контактной группы.
  • Технологическое окошко для наблюдения за положением ножевых контактов.

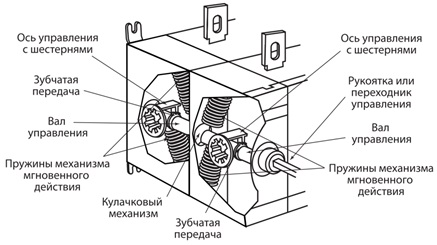

  • Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.
  • Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
  • Исполнения c выносной и установленной фронтальной рукояткой.
  • Широкий диапазон рабочих токов Ie (160800 А).
