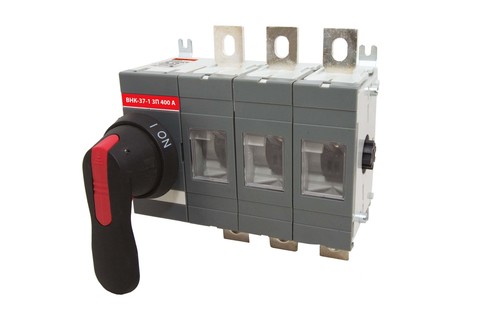

Рубильник ВНК-37-1 3П 400А с установленной фронтальной ручкой управления TDM

по запросу

Артикул SQ0744-0005

Рубильник ВНК-37-1 3П 400А с установленной фронтальной ручкой управления TDM SQ0744-0005

Назначение

Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и до 440 В постоянного тока в устройствах распределения электрической энергии.
Могут быть использованы в качестве главных и аварийных выключателей.

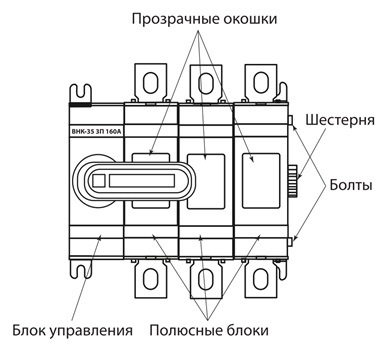

Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.

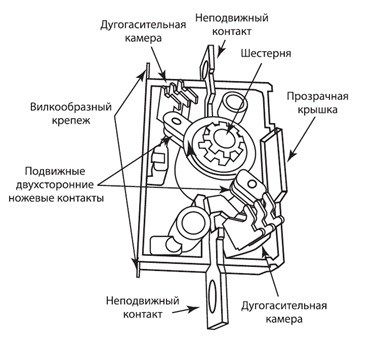

Основными узлами полюсного блока являются неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.

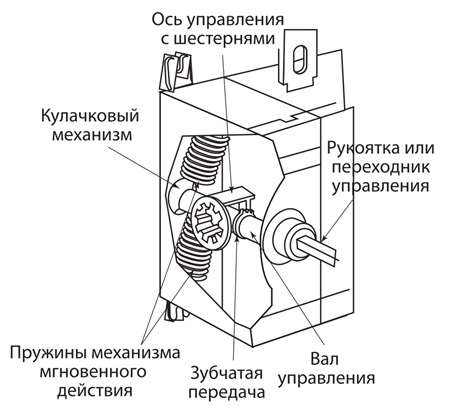

Включение и отключение аппарата производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника. Фронтальная рукоятка вращает вал управления, на котором закреплены пружины механизма мгновенного действия и зубчатая передача, перемещающая ось управления с шестернями.

Широкий диапазон рабочих токов Ie (160-1250 А).
Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.

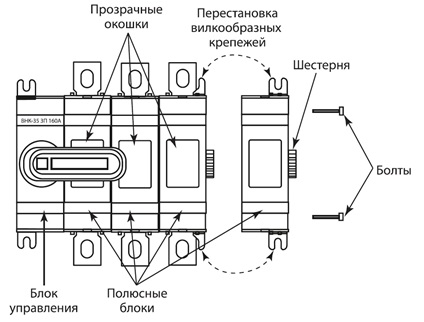

Преобразование из 3-х полюсного в 4-х полюсный рубильник ВНК, при помощи дополнительного силового полюса http://www.tdme.ru/product/nizvolobor/3485/#.
На фронтальной части полюсного блока имеется прозрачная крышка, позволяющая наблюдать за положением контактов.
Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
Исполнения c выносной и установленной фронтальной рукояткой.
Специальная форма корпуса для дополнительного охлаждения контактной группы.

Для ВНКхх-1:
- Рубильник 1 шт.
- Болт с гровером и шайбой 6 шт.
- Руководство по эксплуатации. Паспорт 1 шт.
- Упаковка (коробка) 1 шт.
Для ВНКхх-2:
- Рубильник 1 шт.
- Болт с гровером и шайбой 6 шт.
- Болт с креплением рукоятки с гровером и шайбой 2 шт.
- Переходник 185 мм 1 шт.
- Выносная рукоятка управления 1 шт.
- Руководство по эксплуатации. Паспорт 1 шт.
- Упаковка (коробка) 1 шт.
