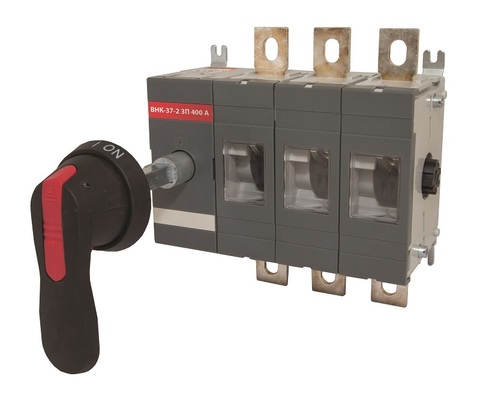

Рубильник ВНК-37-2 3П 315А с выносной фронтальной ручкой управления и переходником 185 мм TDM

по запросу
Артикул SQ0744-0204

в корзину

Рубильник ВНК-37-2 3П 315А с выносной фронтальной ручкой управления и переходником 185 мм TDM SQ0744-0204

Назначение

  • Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и до 440 В постоянного тока в устройствах распределения электрической энергии.
  • Могут быть использованы в качестве главных и аварийных выключателей.

Применение

  • Промышленные и коммерческие объекты недвижимости.
  • Инфраструктурные объекты.
  • Жилые дома.

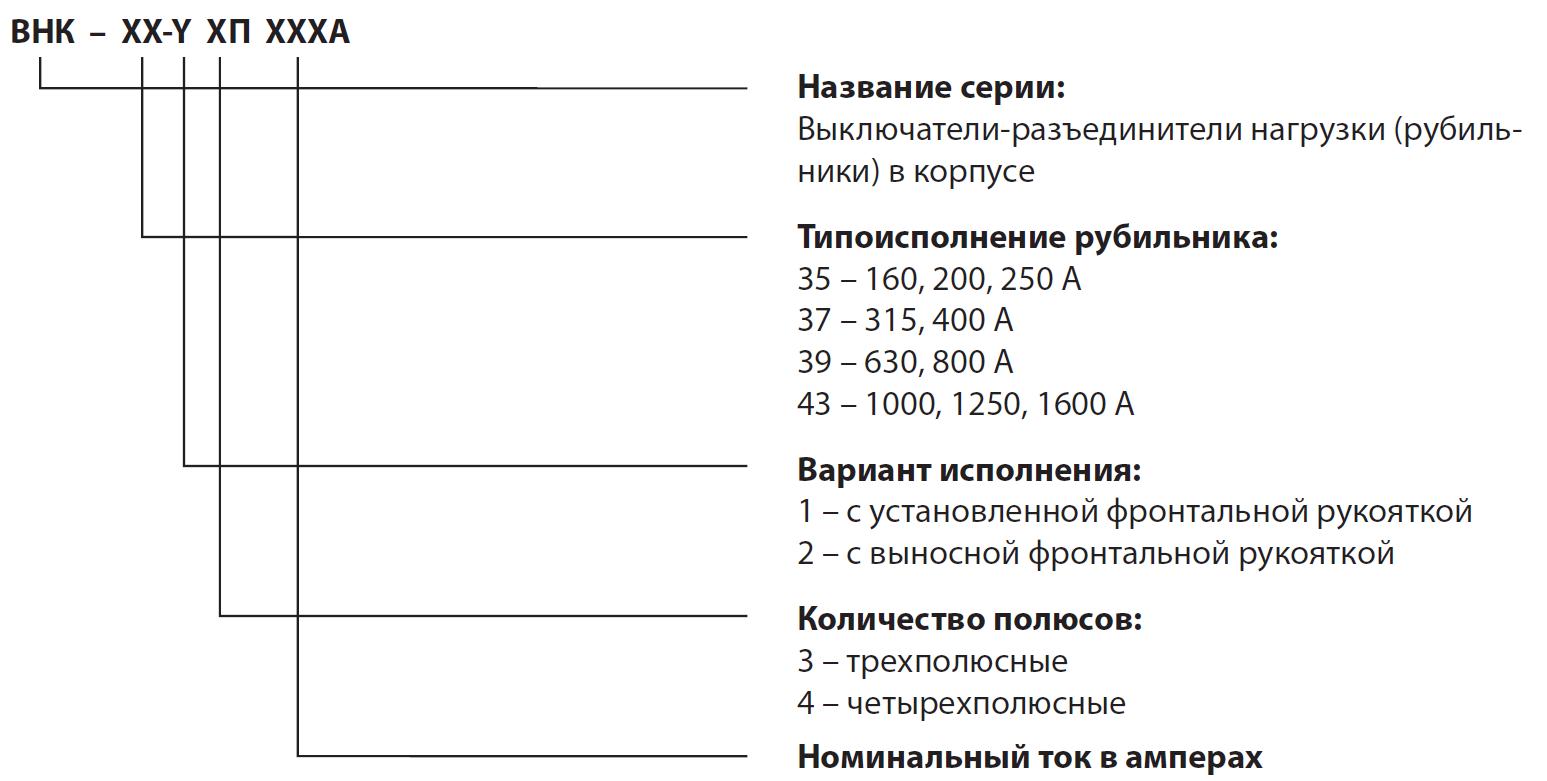

Структура условного обозначения

Материалы

  • Контакты выполнены из высококачественной меди с гальваническим покрытием.
  • Корпус и детали выполнены из пластика, не поддерживающего горение.

Конструкция

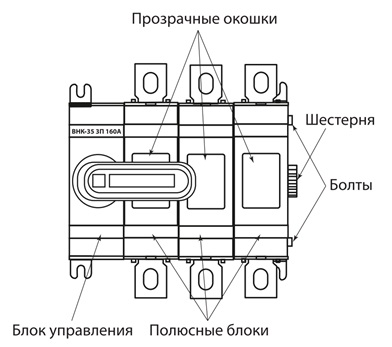

    • Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.

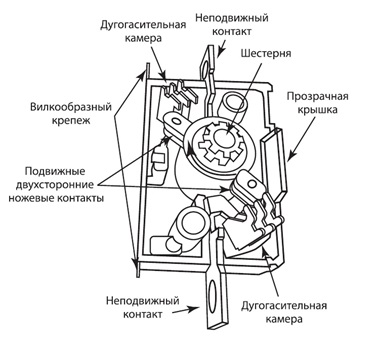

    • Основными узлами полюсного блока являются неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.

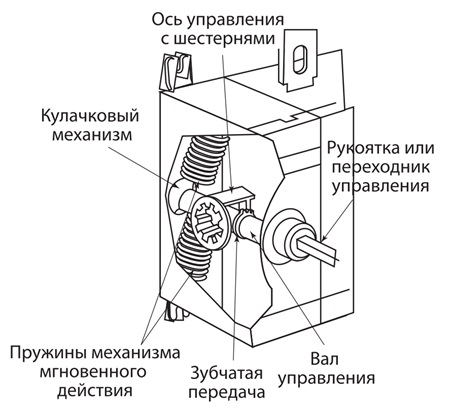

    • Включение и отключение аппарата производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника. Фронтальная рукоятка вращает вал управления, на котором закреплены пружины механизма мгновенного действия и зубчатая передача, перемещающая ось управления с шестернями.

Преимущества

    • Широкий диапазон рабочих токов Ie (160-1250 А).
    • Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.

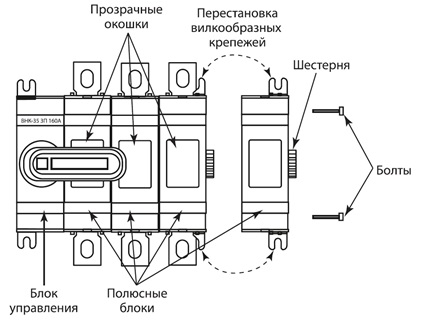

    • Преобразование из 3-х полюсного в 4-х полюсный рубильник ВНК, при помощи дополнительного силового полюса http://www.tdme.ru/product/nizvolobor/3485/#.
    • На фронтальной части полюсного блока имеется прозрачная крышка, позволяющая наблюдать за положением контактов.
    • Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
    • Исполнения c выносной и установленной фронтальной рукояткой.
    • Специальная форма корпуса для дополнительного охлаждения контактной группы.

Комплектация

  • Для ВНКхх-1:
    • Рубильник 1 шт.
    • Болт с гровером и шайбой 6 шт.
    • Руководство по эксплуатации. Паспорт 1 шт.
    • Упаковка (коробка) 1 шт.
  • Для ВНКхх-2:
    • Рубильник 1 шт.
    • Болт с гровером и шайбой 6 шт.
    • Болт с креплением рукоятки с гровером и шайбой 2 шт.
    • Переходник 185 м? 1 шт.
    • Выносная рукоятка управления 1 шт.
    • Руководство по эксплуатации. Паспорт 1 шт.
    • Упаковка (коробка) 1 шт.

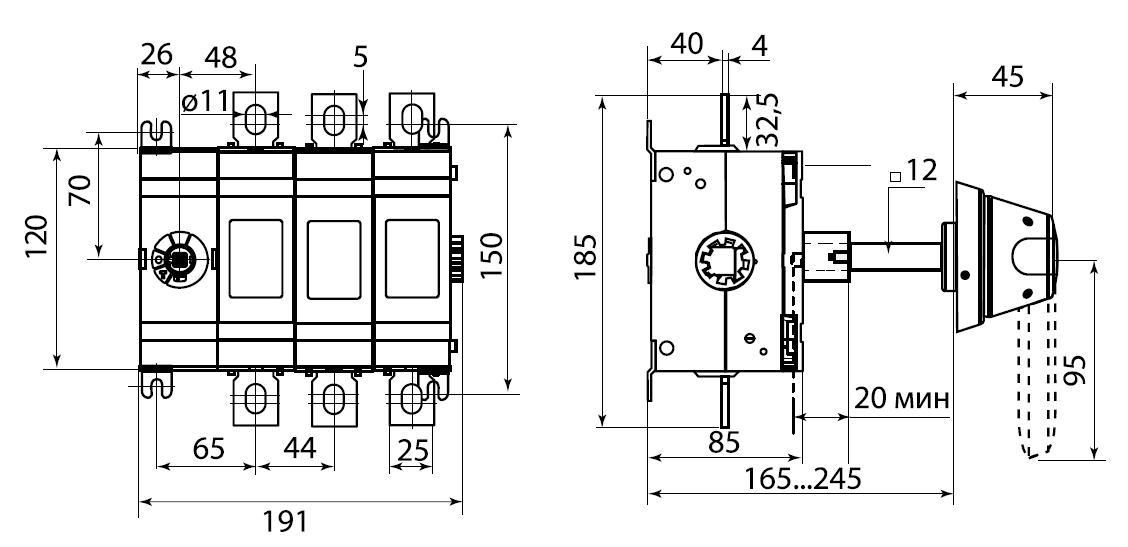

 Габаритные размеры (мм)

Технические характеристики:

Тип Выносная рукоятка
Минимальная отгрузка, ед. 1
Номинальный ток, А 315
