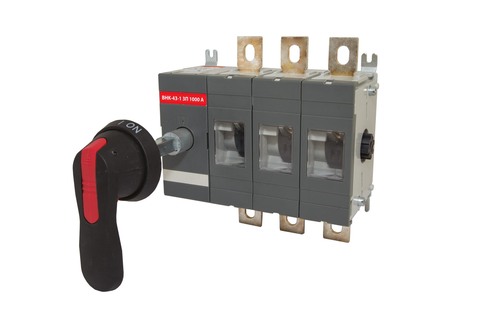

Рубильник ВНК-43-2 3П 1000А с выносной фронтальной ручкой управления и переходником 185 мм TDM

Рубильник ВНК-43-2 3П 1000А с выносной фронтальной ручкой управления и переходником 185 мм TDM

по запросу

Артикул SQ0744-0218

Рубильник ВНК-43-2 3П 1000А с выносной фронтальной ручкой управления и переходником 185 мм TDM SQ0744-0218

Назначение

Выключатели-разъединители нагрузки (рубильники) в корпусе серии ВНК (далее - рубильники ВНК) предназначены для неавтоматической коммутации силовых электрических цепей номинальным напряжением до 660 В переменного тока и 440 В постоянного тока в устройствах распределения электрической энергии. Рубильники ВНК могут быть использованы в качестве главных и аварийных выключателей.

Применение

Промышленные, коммерческие и бытовые объекты недвижимости.
Инфраструктурные объекты.
Жилые дома.

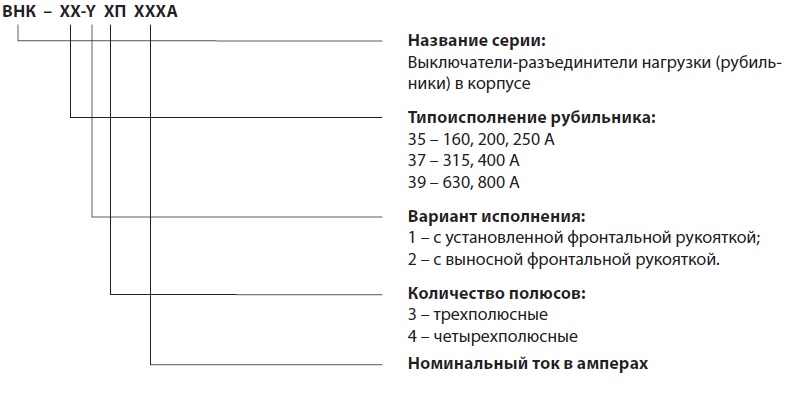

Структура условного обозначения

Конструкция

Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.
Основными узлами полюсного блока являются неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.
Включение и отключение аппарата производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника. Фронтальная рукоятка вращает вал управления, на котором закреплены пружины механизма мгновенного действия и зубчатая передача, перемещающая ось управления с шестернями.

Преимущества

Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.
На фронтальной части полюсного блока имеется прозрачная крышка, позволяющая наблюдать за положением контактов.
Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
Исполнения c выносной и установленной фронтальной рукояткой.
