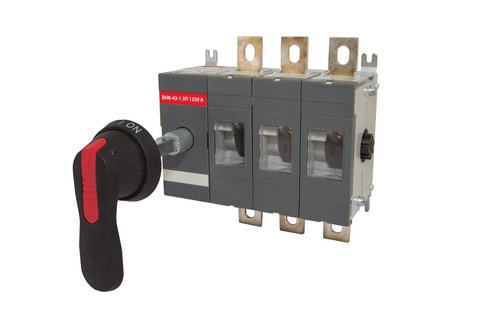

Рубильник ВНК-43-2 3П 1250А с выносной фронтальной ручкой управления и переходником 185 мм TDM

в корзину

Рубильник ВНК-43-2 3П 1250А с выносной фронтальной ручкой управления и переходником 185 мм TDM SQ0744-0219

Назначение

Выключатели-разъединители нагрузки (рубильники) в корпусе серии ВНК (далее - рубильники ВНК) предназначены для неавтоматической коммутации силовых электрических цепей номинальным напряжением до 660 В переменного тока и 440 В постоянного тока в устройствах распределения электрической энергии. Рубильники ВНК могут быть использованы в качестве главных и аварийных выключателей.

Применение

• Промышленные, коммерческие и бытовые объекты недвижимости.
• Инфраструктурные объекты.
• Жилые дома.

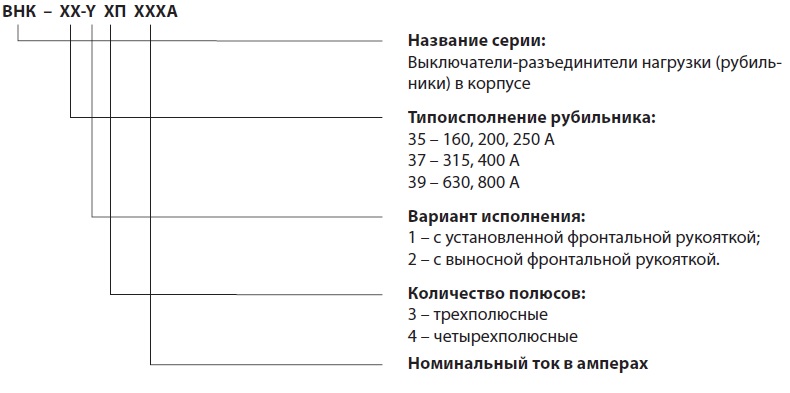

Структура условного обозначения

Конструкция

• Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.
• Основными узлами полюсного блока являются неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.
• Включение и отключение аппарата производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника. Фронтальная рукоятка вращает вал управления, на котором закреплены пружины механизма мгновенного действия и зубчатая передача, перемещающая ось управления с шестернями.

Преимущества

• Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.
• На фронтальной части полюсного блока имеется прозрачная крышка, позволяющая наблюдать за положением контактов.
• Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
• Исполнения c выносной и установленной фронтальной рукояткой.

Комплектация

ВНКхх-1: рубильник с установленной ручкой управления, болты подключения к клеммам, паспорт, коробка.

ВНКхх-2: рубильник, болты подключения к клеммам, переходник 185 мм - 1 шт., ручка управления -1 шт., коробка, паспорт

Технические характеристики:
