Т-0,66 5ВА 0,5S 30/5

по запросу

Артикул SQ1104-1019

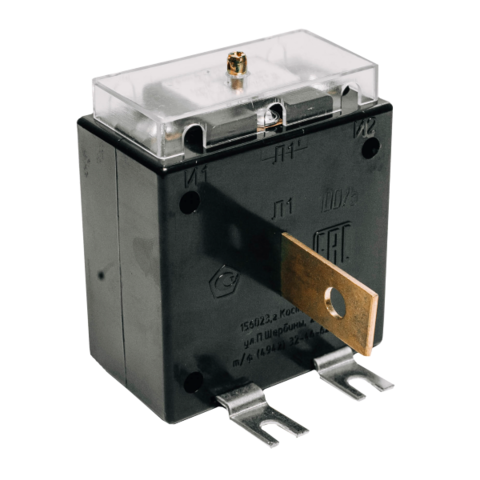

Т-0,66 5ВА 0,5S 30/5 SQ1104-1019

Назначение и функции трансформаторов тока Т-0.66

Изделия предназначены для передачи информации измерительным приборам в установках переменного тока частоты 50 и 60 Гц с номинальным напряжением до 0.66 кВ включительно.

Трансформатор тока имеет возможность опломбирования вывода напряжения.

Класс нагревостойкости изоляционных материалов	"А"
Коэффициент безопасности приборов К б.ном.	10
Класс точности	0,5; 0,5S
Номинальная вторичная нагрузка, ВА	5; 10
Рабочее положение в пространстве любое

Трансформатор Т-0.66 изготавливается в климатическом исполнении У и категории размещения 3 по ГОСТ 15150-69 ГОСТ 15543.1-89
Трансформатор тока Т-0.66 по конструкции является опорным.
Обмотки трансформатора тока выполнены на тороидальном сердечнике.
Корпус трансформатора Т-0.66 выполнен из пластмассовых деталей соединённых саморезами.
Трансформатор тока Т-0.66 крепится на вставных опорах корпуса или на шине первичной обмотки.
Первичная поверка трансформатора тока произведена по ГОСТ 8.217-2003.
Межпроверочный интервал 8 лет.
