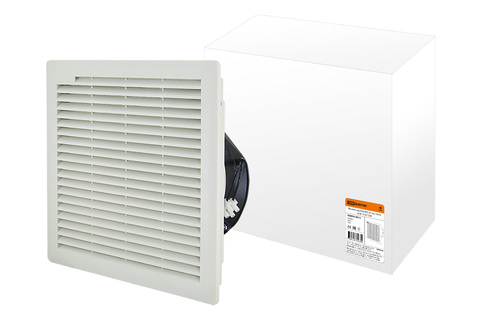

Вентилятор 230/170 м3/час 230В 35Вт IP54 TDM

по запросу

Артикул SQ0832-0012

Вентилятор 230/170 м3/час 230В 35Вт IP54 TDM SQ0832-0012

Назначение

Вентиляторы используются для организации активного воздухообмена во внутреннем объеме шкафа, позволяя существенно увеличить отвод тепла из корпуса, и, тем самым, способствуют улучшению стабильности работы и увеличению ресурса оборудования.

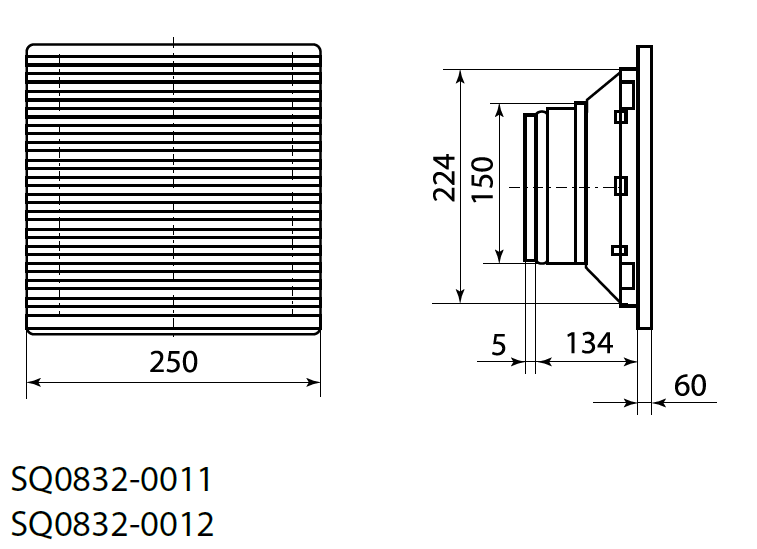

Габаритные размеры

Применение

Шкафы, корпуса, боксы

Материалы

Решетки выполнены из не распространяющего горение ABS пластика
Фильтры изготовлены из синтетического моющегося материала, соответствующего классу G3 согласно ГОСТ Р 51251-99.
В двигателях используются высококачественные подшипники качения, обладающие большим ресурсом работы (50000 часов).

Конструкция

Конструктивно устройство представляет собой осевой вентилятор с установленным на него решеткой со сменным фильтром.
В двигателях вентилятора используются высококачественные подшипники качения, обладающие большим ресурсом работы (50000 часов).

Установка

Вентиляторы устанавливают на подачу воздуха, для создания избыточного давления в шкафу и предотвращения проникновения пыли снаружи через возможные дефекты уплотнения шкафа.

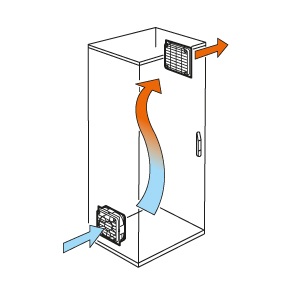

Рекомендуется всегда устанавливать вентиляторы так, чтобы они нагнетали воздух в нижнюю часть шкафа и комплектовать шкаф выходными фильтрами в верхней части.
При выполнении принудительной вентиляции в шкафу следует учитывать, что установка выпускного фильтра того же размера, что и блок вентилятора с фильтром уменьшает реальную производительность вентилятора на 25-30%. Уменьшить падение производительности помогает установка двух фильтров или одного фильтра следующего в модельном ряду типоразмера. Дальнейшее увеличение площади выходного фильтра существенной прибавки производительности не дает.

Преимущества

Самое экономичное решение для отвода большого количества тепла из шкафов с целью поддержания оптимальной температуры и поддержания нормального режима функционирования устройств.
Легкость монтажа и простота обслуживания.
Степень защиты IP54.

Расчет номинала вентилятора

Необходимый объемный поток воздуха вентилятора V (м3/ч) рассчитывается по формуле: V = f * Pv/DT, где:

f коэффициент зависимости от высоты местности над уровнем моря. Его значения приведены в таблице 1:

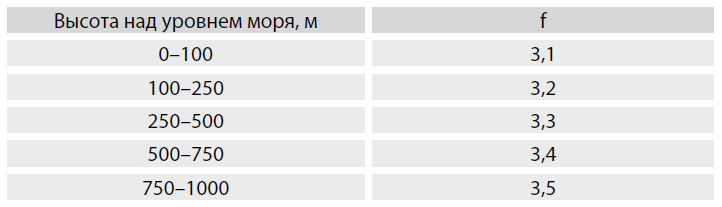

Таблица 1: Коэффициент зависимости от высоты местности над уровнем моря.

Pv - мощность рассеивания (Вт) которую выделяют электрические аппараты, установленные в шкафу. К источникам тепла относятся микропроцессорная техника, полупроводниковая техника, автоматы, контакторы и другие электрические аппараты, а так же провода, по которым течет электрический ток.
DT - перепад температуры DT (oC) между желаемой температурой в шкафу Ti и ожидаемой температуры снаружи шкафа To высчитывается по формуле DT = Ti - To

Технические характеристики:
