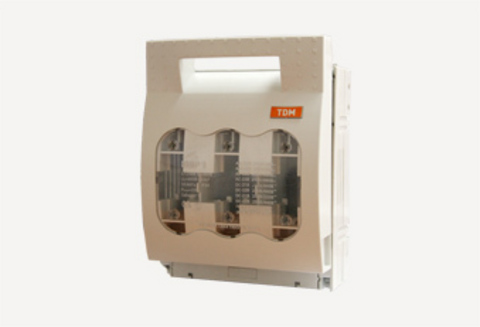

Выключатель-разъединитель с функцией защиты ПВР 3 3П 630A TDM

в корзину

Выключатель-разъединитель с функцией защиты ПВР 3 3П 630A TDM SQ0726-0004

Назначение

• Для включения/отключения  нагрузки (с видимым разрывом).
• Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Применение

• Вводно-распределительные устройства (ВРУ).
• Оборудование трансформаторных подстанций (КСО, ЩО).
• Шкафы и пункты распределительные (ШРС, ШР, ПР).
• Шкафы и ящики управления.

Материалы

• Контактная группа выключателя-разъединителя выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
• Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-66).

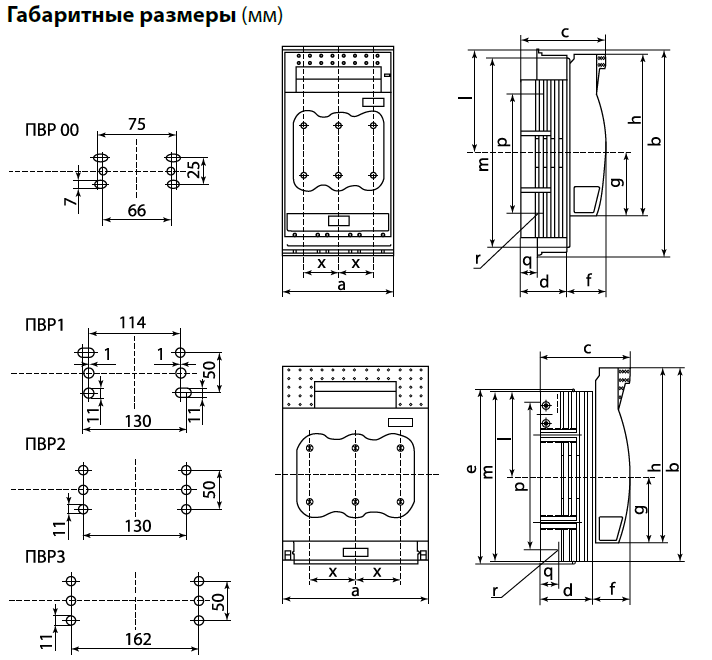

Конструкция

Выключатель-разъединитель с функцией защиты состоит из:

• трехполюсного основания, оснащенного зажимами для плавких вставок;
• верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами);
• нижнего защитного экрана контактов;
• съемной крышки с местом для установки плавкиx вставок.

Преимущества

• Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной коммутацией всех полюсов.
• В отличии от простых держателей плавких вставок обеспечивается защита от прикосновения к токоведущим частям.
• Механическая прочность изделия - до 1600 циклов включения/выключения.
• Возможность контроля напряжения щупом через отверстия на лицевой панели.
• Высокоэффективная и экономичная защита электроустановок при помощи плавких вставок (рекомендуется использовать соответствующие плавкие вставки ППНН производства TDM ELECTRIC).
• Широкий выбор номиналов плавких вставок позволяет не менять устройство при изменении потребления

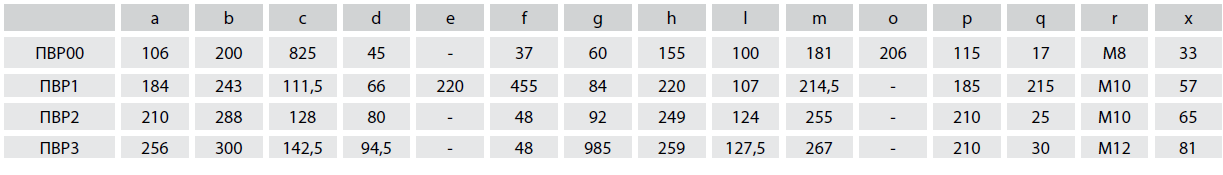

Технические характеристики:
