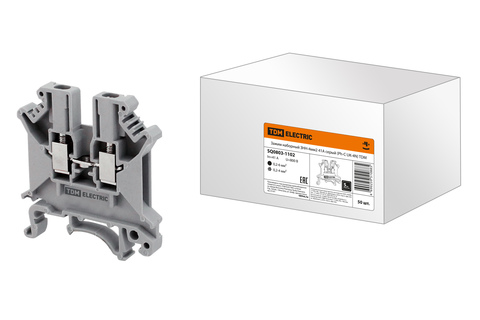

Зажим наборный ЗНН-4мм2 41А серый (Ph-C UK-4N) TDM

в корзину

Зажим наборный Зажим наборный ЗНН-4мм2 41А серый (Ph-C UK-4N) TDM

Назначение

• Зажимы серии ЗНН
  • для безопасного и компактного присоединения круглых медных или алюминиевых проводников со специальной или без специальной подготовки.
• Зажимы наборные измерительные серии ЗНН
  • для присоединения измерительных приборов в электрических цепях.
• Зажимы наборные серии ЗНН для плавких вставок 5х20 мм
  • являются держателями стеклянных цилиндрических плавких вставок типогабаритом 5х20 мм с номинальным током до 6,3 А (плавкая вставка приобретается отдельно). В ассортименте торговой марки TDM ELECTRIC имеются аналогичные плавкие вставки типов: Н520Т; Н520Б ВПТ; ВПБ (быстродействующие и замедленного срабатывания).
• Аксессуары для зажимов серии ЗНН
  • винтовые перемычки для электрического и механического соединения зажимов серии ЗНН при помощи поперечного винтового присоединения;
  • заглушки для изоляции токопроводящей сердцевины зажимов серии ЗНН;
  • разделители для разделения зажимов на подгруппы;
  • маркировка для цифровой маркировки токоведущих линий;
  • ограничители серии ЗНН для изолированной, надежной и неподвижной фиксации модульного оборудования на DIN-рейке (35 мм). Также служат посадочной основой для держателей маркировки серии ЗНН;
  • держатели маркировки для интеграции маркировки групп зажимов серии ЗНН.

Применение

• НКУ различного назначения.
• В технологическом оборудовании.

Материалы

• Корпус выполнен из негорючего полиамида (PA6.6).
• Токоведущая пластина выполнена из латуни с гальваническим покрытием.
• Прижимные винты выполнены из стали.

Преимущества

• Новая усовершенствованная система клеммного зажима токоведущей жилы, которая не нуждается в протяжке винтов.
• Надежная фиксация многожильных круглых проводников без использования специальной подготовки (оконцевание наконечником).
• Заземляющие клеммы (PEN) обеспечивают надежный контакта с DIN-рейкой при помощи механической фиксации.
• Возможность подключения нескольких проводов.
• Универсальное крепление на DIN-рейку и G-образную рейку.
• Использование винтовых перемычек позволяет распределить потенциал на группу от 2-х до 10-ти зажимов ЗНН.
• Крупная и четкая маркировка клеммных контактов.
• Выступающий за очертания разделитель групп обеспечивает оптическое и электрическое разделение зажимов ЗНН.

Технические характеристики:
