ААБЛ-1

Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16. К09-143-2004

Код ОКП: 35 3611 0500, 35 3613 0500, 35 3614 0500, 35 3633 3300, 35 3634 3300

Маркоразмеры
Описание
Характеристики
Токовая нагрузка
Вес, диаметры

Hаименование сечения	Hапряжение кв	Диаметр мм	Вес,кг	Цена
ААБЛ-1 ТУ 16.К71-269-97 Артикул 0000087	-	-	-	по запросу	в корзину
ААБЛ-1 ГОСТ 18410-73 Артикул 0000086	-	-	-	по запросу	в корзину
ААБЛ-1 ГОСТ 18410-73 Артикул 0000085	-	-	-	по запросу	в корзину
ААБЛ-1 ГОСТ 18410-73 Артикул 0000084	-	-	-	по запросу	в корзину
ААБЛ-1 4х50 (ож)-1 ГОСТ 18410-73 Артикул 0000083	-	-	-	по запросу	в корзину
ААБЛ-1 3х70+1х35 -1 ГОСТ 18410-73 Артикул 0000082	-	-	-	по запросу	в корзину
ААБЛ-1 4х70 -1 ГОСТ 18410-73 Артикул 0000081	-	-	-	по запросу	в корзину
ААБЛ-1 4х70 (ож)-1 ГОСТ 18410-73 Артикул 0000080	-	-	-	по запросу	в корзину
ААБЛ-1 3х95 -1 ГОСТ 18410-73 Артикул 0000079	-	-	-	по запросу	в корзину
ААБЛ-1 3х95 (ож)-1 ГОСТ 18410-73 Артикул 0000078	-	-	-	по запросу	в корзину

Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16. К09-143-2004

Код ОКП: 35 3611 0500, 35 3613 0500, 35 3614 0500, 35 3633 3300, 35 3634 3300

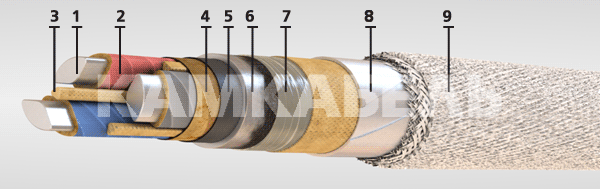

Элементы конструкции

Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 50-240 кв. мм.,
• многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
Заполнение из бумажных жгутов;
Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
Алюминиевая оболочка;
Подушка из битума, пленки ПВХ и крепированной бумаги;
Броня из стальных лент;
Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦААБл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабелей - не менее 30 лет.

Сечение жил, кв. мм	Строительная длина, м
до 70	300-450
95 и 120	250-400
150 и более	200-350

Токовая нагрузка

одножильные


Се- че- ние кв.мм	1 кВ	1 кВ	20 кВ	20 кВ	35 кВ	35 кВ	35 кВ	35 кВ
	земля- распо- ложе- ние в плос- кости	воздух- распо- ложе- ние в плос- кости	воздух- распо- ложе- ние в плос- кости	воздух- распо- ложение треу- гольником	земля- распо- ложение в плоскости	земля- распо- ложение треуголь- ником	воздух- распо- ложение в плоскости	воздух- распо- ложение треуголь- ником
10	81	82	—	—	—	—	—	—
16	105	109	—	—	—	—	—	—
25	135	142	100	95	—	—	—	—
35	163	174	120	115	—	—	—	—
50	199	216	150	140	—	—	—	—
70	246	276	190	180	—	—	—	—
95	292	334	230	220	—	—	—	—
120	333	387	270	255	245	235	280	260
150	379	446	310	295	275	265	320	300
185	426	508	350	335	310	300	370	340
240	496	604	410	395	360	345	440	405
300	562	695	470	455	405	390	500	465
400	663	838	560	540	455	445	580	540
500	752	966	—	—	—	—	—	—
625	856	1122	—	—	—	—	—	—
800	987	1318	—	—	—	—	—	—
Примечание:
1. При прокладке в воде токовые нагрузки в земле следует умножить на коэф- фициент К=1,3 для кабелей на напряже- ние 1кВ			2. Токи нагрузки даны для грунтов с удельным тепловым сопро- тивлением 1,2°С х м/Вт (глубина прокладки 0,7 м)		3. Кабели расположены в горизон- тальной плоскости на расстоянии 35-125 мм друг от друга или треуголь- ником вплотную			4. Токовые нагрузки даны для постоян- ного тока для кабелей на напря- жение 1 кВ и для перемен- ного тока для кабелей на напряже- ние 20 и 35 кВ.
трех, четырех- жильные
Сечение кв.мм	1 кВ	1 кВ	6кВ	6кВ	10 кВ	10 кВ	20 кВ	20 кВ	35 кВ	35 кВ
	земля	воздух	земля	воздух	земля	воздух	земля	воздух	земля	воздух
6	45	40
10	60	55	59	55	—	—	—	—	—	—
16	79	72	77	73	74	67	—	—	—	—
25	102	95	100	95	91	87	100	95	—	—
35	126	118	121	117	110	106	115	110	—	—
50	153	146	149	146	134	132	140	135	—	—
70	184	180	180	178	162	161	170	170	—	—
95	219	218	213	214	192	194	205	205	—	—
120	24У	261	243	248	218	234	235	240	225	235
150	281	300	275	285	246	264	265	270	250	265
185	314	342	307	333	275	298	300	315	—	—
240	359	402	351	389	314	347	—	—	—	—
Примечание:
1. При прокладке в воде токовые нагрузки в земле следует умножить на коэф- фициент К=1,3 для кабелей на напряжение 1, б, 10 кВ и коэф- фициент К=1,1 для кабелей на напряжение 20, 35 кВ			2. Для четырех- жильных кабелей с нулевой жилой меньшего сечения токовые нагрузки не изменяются			3. Токовые нагрузки четырех- жильных кабелей с жилами равного сечения в четырех- провод- ных сетях при нагрузке во всех жилах должны быть умножены на коэф- фициент 0,93			4. Токи нагрузки даны для грунтов с удельным тепловым сопро- тивле- нием 1,2°С х м/Вт (глубина прокладки 0,7 м)		5. Токовые нагрузки даны для перемен- ного тока.

Влажность воздуха при 35° C [%]	98
Гарантийный срок эксплуатации [месяц]	54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]	4
Максимальная рабочая температура жилы при перегрузке [°С]	105
Максимальная рабочая температура жилы [°С]	80
Монтаж при температуре, не ниже [°C]	0
Номинальное переменное напряжение частотой 50 Гц [кВ]	1
Номинальное постоянное напряжение [кВ]	2.5
Радиус изгиба кабелей [наружных диаметров]	25
Разность уровней, не более [м]	25
Температура окружающей среды, верхний предел [°C]	+50
Температура окружающей среды, нижний предел [°C]	-50
Электрическое сопротивление изоляции, не менее [МОм*км]	100

	Масса кабеля кг/км	Наружный диаметр мм
1х240	1884	34,2
1х240+2х1,5	2108	36,7
1х300	2189	36,8
1х300+2х1,5	2462	39,6
1х400	2621	39,9
1х400+2х1,5	2911	42,9
1х500	3146	43,7
1х500+2х1,5	3461	46,7
1х625+2х1,5	3684	47,0
1х625+2х1,5	4070	50,4
1х800	4488	51,7
1х800+2х1,5	4993	55,7
3х95 ож	2072	35,7
3х95	2211	37,4
3х120 ож	2463	38,9
3х120	2644	40,9
3х150 ож	2798	41,3
3х150	3036	43,6
3х185 ож	3297	44,7
3х185	3588	47,4
3х240 ож	4022	49,0
3х240	4377	52,1
3х70+1х35	2086	36,7
3х95+1х50 ож	2388	38,6
3х95+1х50	2534	40,3
3х120+1х70 ож	2833	41,8
3х120+1х70	3015	43,7
3х150+1х70 ож	3168	44,0
3х150+1х70	3411	46,3
3х185+1х95 ож	3762	47,8
3х185+1х95	4075	50,7
3х240+1х120 ож	4711	53,4
3х240+1х120	5027	56,2
4х70 ож	2086	36,2
4х70	2189	37,3
4х95 ож	2537	39,5
4х95	2682	41,0
4х120 ож	3018	43,0
4х120	3185	44,5
4х150 ож	3461	45,8
4х150	3680	47,6
4х185 ож	4192	50,4
4х185	4422	52,0
4х240 ож	5184	55,6
4х240	5403	57,1
