ААШВ-6

Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004

Код ОКП: 35 3611 0200, 35 3613 0200, 35 3614 0200, 35 3615 0200, 35 3616 0200, 35 3633 3500, 35 3634 3500

Маркоразмеры
Описание
Характеристики
Токовая нагрузка

Hаименование сечения	Hапряжение кв	Диаметр мм	Вес,кг	Цена
ААШВ-6 3х240 (ож)-6 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-6 3х240 -6 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-6 3х185 (ож)-6 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-6 3х185 -6 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-6 3х150 (ож)-6 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-6 3х150 -6 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-6 3х120 (ож)-6 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-6 3х120 -6 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-6 3х95 (ож)-6 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину
ААШВ-6 3х95 -6 ГОСТ 18410-73 Артикул	-	-	-	по запросу	в корзину

Стандарт: ГОСТ 18410-73, ТУ 16.К71-269-97, ТУ 16.К09-143-2004

Код ОКП: 35 3611 0200, 35 3613 0200, 35 3614 0200, 35 3615 0200, 35 3616 0200, 35 3633 3500, 35 3634 3500

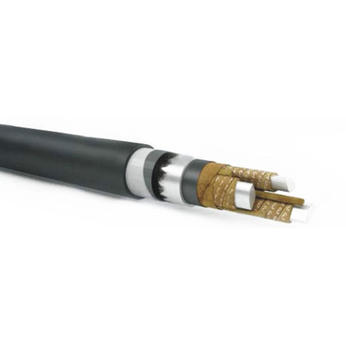

Элементы конструкции

Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 50-240 кв. мм.,
• многопроволочная (класс 1 и 2) сечением 70-240 кв. мм.;
Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;
Заполнение из бумажных жгутов;
Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
Экран из электропроводящей бумаги;
Алюминиевая оболочка;
Подслой из битума и пленки ПЭТ;
Наружный покров из ПВХ пластиката.

Область применения:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с наличием или отсутствием блуждающих токов, с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели предназначены для эксплуатации на открытом воздухе, в сухих помещениях, в сырых, частично затапливаемых помещениях со слабой, средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, на специальных кабельных эстакадах и по мостам, при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в пожароопасных помещениях и взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦААШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели могут использоваться в местах подверженных вибрации.

Срок службы кабелей - не менее 30 лет.

Сечение жил, кв. мм	Строительная длина, м
до 70	300-450
95 и 120	250-400
150 и более	200-350

Токовая нагрузка

одножильные


Сечение кв.мм	1 кВ	1 кВ	20 кВ	20 кВ	35 кВ	35 кВ	35 кВ	35 кВ
	земля- располо- жение в плоскости	воздух- располо- жение в плоскости	воздух- располо- жение в плоскости	воздух- располо- жение треуголь- ником	земля- располо- жение в плоскости	земля- располо- жение треуголь- ником	воздух- располо- жение в плоскости	воздух- располо- жение треуголь- ником
10	81	82	—	—	—	—	—	—
16	105	109	—	—	—	—	—	—
25	135	142	100	95	—	—	—	—
35	163	174	120	115	—	—	—	—
50	199	216	150	140	—	—	—	—
70	246	276	190	180	—	—	—	—
95	292	334	230	220	—	—	—	—
120	333	387	270	255	245	235	280	260
150	379	446	310	295	275	265	320	300
185	426	508	350	335	310	300	370	340
240	496	604	410	395	360	345	440	405
300	562	695	470	455	405	390	500	465
400	663	838	560	540	455	445	580	540
500	752	966	—	—	—	—	—	—
625	856	1122	—	—	—	—	—	—
800	987	1318	—	—	—	—	—	—
Примеча- ние:
1. При прокладке в воде токовые нагрузки в земле следует умножить на коэф- фициент К=1,3 для кабелей на напряжение 1кВ			2. Токи нагрузки даны для грунтов с удельным тепловым сопротив- лением 1,2°С х м/Вт (глубина прокладки 0,7 м)		3. Кабели расположены в горизон- тальной плоскости на расстоянии 35-125 мм друг от друга или треугольником вплотную			4. Токовые нагрузки даны для постоян- ного тока для кабелей на напряжение 1 кВ и для перемен- ного тока для кабелей на напряжение 20 и 35 кВ.
трех, четырех- жильные
Сечение кв.мм	1 кВ	1 кВ	6кВ	6кВ	10 кВ	10 кВ	20 кВ	20 кВ	35 кВ	35 кВ
	земля	воздух	земля	воздух	земля	воздух	земля	воздух	земля	воздух
6	45	40
10	60	55	59	55	—	—	—	—	—	—
16	79	72	77	73	74	67	—	—	—	—
25	102	95	100	95	91	87	100	95	—	—
35	126	118	121	117	110	106	115	110	—	—
50	153	146	149	146	134	132	140	135	—	—
70	184	180	180	178	162	161	170	170	—	—
95	219	218	213	214	192	194	205	205	—	—
120	24У	261	243	248	218	234	235	240	225	235
150	281	300	275	285	246	264	265	270	250	265
185	314	342	307	333	275	298	300	315	—	—
240	359	402	351	389	314	347	—	—	—	—
Примеча- ние:
1. При прокладке в воде токовые нагрузки в земле следует умножить на коэф- фициент К=1,3 для кабелей на напряжение 1, б, 10 кВ и коэф- фициент К=1,1 для кабелей на напряжение 20, 35 кВ			2. Для четырех- жильных кабелей с нулевой жилой меньшего сечения токовые нагрузки не изменяются			3. Токовые нагрузки четырех- жильных кабелей с жилами равного сечения в четырех- проводных сетях при нагрузке во всех жилах должны быть умножены на коэф- фициент 0,93			4. Токи нагрузки даны для грунтов с удельным тепловым сопротив- лением 1,2°С х м/Вт (глубина прокладки 0,7 м)		5. Токовые нагрузки даны для перемен- ного тока.

Влажность воздуха при 35° C [%]	98
Гарантийный срок эксплуатации [месяц]	54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]	17
Максимальная рабочая температура жилы при перегрузке [°С]	90
Максимальная рабочая температура жилы [°С]	65
Монтаж при температуре, не ниже [°C]	0
Номинальное переменное напряжение частотой 50 Гц [кВ]	6
Номинальное постоянное напряжение [кВ]	15
Радиус изгиба кабелей [наружных диаметров]	25
Разность уровней, не более [м]	20
Температура окружающей среды, верхний предел [°C]	+50
Температура окружающей среды, нижний предел [°C]	-50
Электрическое сопротивление изоляции, не менее [МОм*км]	200
